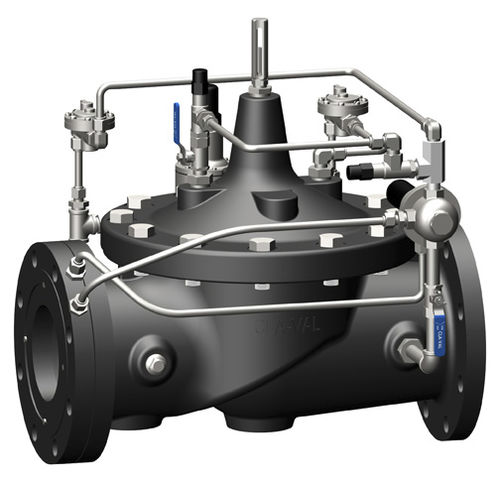

Membranrückschlagventil 40-32

Edelstahl

- Begrenzt genau die Durchflussmenge - Schützt die Pumpen vor Rückfluss - Schwallfreier Betrieb - Einstellbare Öffnungs- und Schließraten - Ausfallsicherer Betrieb - Einfach zu warten Das Cla-Val Rückschlagventil Modell 40-32 ist ein hydraulisch betätigtes ein hydraulisch betätigtes, vorgesteuertes, membranbetätigtes Regelventil, das den Durchfluss auf einen durchfluss auf einen vorgewählten Maximalwert begrenzt, unabhängig von wechselndem Leitungsdruck. Die Vorsteuerung reagiert auf den Differenzdruck, der über eine dem Ventil nachgeschaltete Blende stromabwärts des Ventils. Eine genaue Regelung ist gewährleistet, da sehr kleine Änderungen des differenzdruckes zu einer sofortigen Korrektur des Hauptventils führen hauptventil. Die Drosselbohrung ist werkseitig auf die Durchflussmenge abgestimmt, um die richtige ventilleistung zu gewährleisten. Die Durchflussmenge kann durch Drehen einer Einstellschraube einstellschraube an der Vorsteuerung vorgenommen werden. Die integrierte Rückschlagfunktion schützt vorgelagerte vorgelagerte Geräte wie Pumpen, indem sie den Druck von unten in die Hauptventilkammer das Hauptventil wird bei Druckumkehr geschlossen Das Ventil ist ein hydraulisch betätigtes, membranbetriebenes Ventil in Durchgangs- oder Eckausführung. Es enthält eine elastische Kunststoffscheibe mit einem rechteckigem Querschnitt enthalten, die auf dreieinhalb Seiten von einem Tellerhalter umschlossen wird und gegen einen einzelnen herausnehmbaren Sitzeinsatz dicht abschließt. Die Membraneinheit ist das einzige bewegliche Teil und bildet eine abgedichtete Kammer im oberen Teil des Ventils, die den Betriebsdruck vom Leitungsdruck trennt betriebsdruck vom Leitungsdruck trennt. Die Membrane besteht aus Nylongewebe, das mit synthetischem Gummi verbunden ist, und darf nicht als Sitzfläche verwendet werden.
