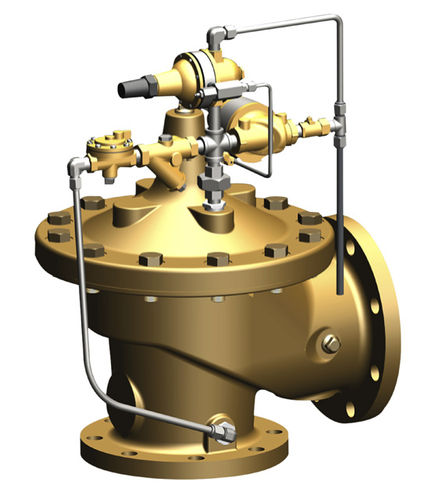

Vorgesteuerte Entlastungsventil 50-49

vorgesteuerte Entlastungsventil
vorgesteuerte Entlastungsventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Weitere Eigenschaften
vorgesteuert
DN

Max: 36 in

Min: 1 in

Durchsatz

Max: 85.000 us gal/min
(321.760 l/min)

Min: 55 us gal/min
(208,2 l/min)

Beschreibung

Das Cla-Val Modell 50-49 Pumpenstart-Druckbegrenzungsventil schützt die Pumpe und die Rohrleitungen während der Pumpenstartsequenz und des Pumpenbetriebs, wenn der Förderdruck auf ein unsicheres Niveau ansteigt Sollte der Druck in der Pumpe aufgrund geringer oder keiner Systemanforderungen weiter ansteigen, bietet das normalerweise geschlossene Pilotventil einen Überdruckschutz, indem es den Überdruck an die Atmosphäre abgibt, solange der Eingangsdruck des Überdruckventils höher ist als der eingestellte Pilotdruck. Dieser Pilot verfügt über verschiedene einstellbare Federbereiche, um den Anforderungen des Systemdrucks gerecht zu werden. Produktvorteile: Materialien für Seewasserbetrieb verfügbar Kavitationsarmes Design Tropfdichte, positive Sitzwirkung Durchgangsform oder Winkelform Jedes Ventil wird im Werk getestet Das Modell 50-49 hat sowohl eine normal offene als auch eine normal geschlossene Pilotsteuerung. Das Ventil wird an einem T-Stück am Pumpenauslass montiert und schützt die Rohrleitung beim schutz der Rohrleitung beim Start der Pumpe durch die normalerweise offene Vorsteuerung. Die Vorsteuerung ist geöffnet, um die Deckelkammer des Entlastungsventils zu entlüften und zu ermöglichen, dass das Entlastungsventil beim Pumpenstart geöffnet ist. Wenn die Pumpe zum ersten Mal anläuft, entlastet das Entlastungsventil sowohl die Luft als auch den Druck des Anfahrwassers zur Atmosphäre und schützt die Druckleitung der Pumpe vor beschleunigten Druckspitzen. Das federbelastete Pilotventil mit einstellbarem Federbereich schließt sich langsam und leitet den Systemdruck in das System ab, wodurch unsichere Druckspitzen vermieden werden, die die Druckleitung beschädigen oder zum Bruch bringen können.

---
