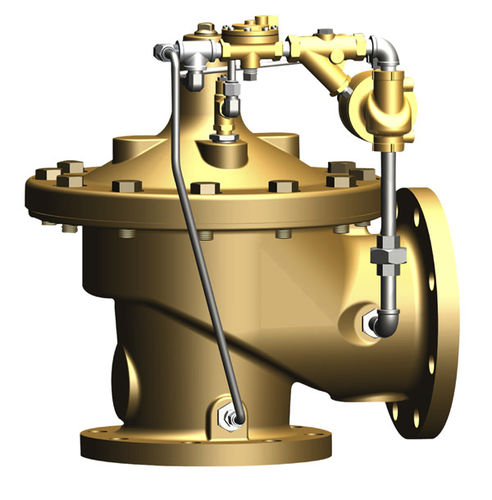

Vorgesteuerte Entlastungsventil 50-20

vorgesteuerte Entlastungsventil
vorgesteuerte Entlastungsventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Weitere Eigenschaften
vorgesteuert
Eichdruck

Max: 300 psi

Min: 20 psi

DN

Max: 16 in

Min: 1,5 in

Durchsatz

Max: 85.000 us gal/min
(321.760 l/min)

Min: 55 us gal/min
(208,2 l/min)

Beschreibung

- Schnelles Öffnen zur Aufrechterhaltung eines konstanten Leitungsdrucks - Geeignet für einen breiten Bereich von Durchflussraten - Schließt allmählich für schwallfreien Betrieb - Einstellbare Druckeinstellungen, nicht beeinflusst durch Druck am Ventilaustritt Das Cla-Val Druckbegrenzungsventil Modell 50-20 für den Seewasserbetrieb wurde speziell für den automatischen Abbau von Überdruck in Brandschutzpumpensystemen entwickelt. Pilotgesteuert, hält es es hält den Systemdruck am Pumpenauslass innerhalb sehr enger Grenzen konstant, wenn sich die Anforderungen ändern. Das Druckbegrenzungsventil für Feuerlöschpumpen muss modulieren, um den Überdruck in einem Brandschutzsystem abzubauen. Es muss den Druck im System unabhängig von Bedarfsänderungen konstant halten. Es muss vorgesteuert sein, und der Gegendruck darf seinen Sollwert nicht beeinflussen. Es wird durch den Leitungsdruck über ein Vorsteuersystem betätigt und öffnet schnell, um den Systemdruck konstant zu halten, wenn der Systembedarf sinkt. Es muss sich allmählich schließen, um Druckstöße zu kontrollieren, und innerhalb von 5 % seiner Druckeinstellung wieder tropfdicht schließen. Das Hauptventil muss ein hydraulisch betätigtes, vorgesteuertes Membran-, Durchgangs- oder Eckventil sein. Es hat einen einzelnen, herausnehmbaren, teflonbeschichteten Sitz. Es hat eine innere und äußere Epoxidbeschichtung, eine beidseitig geführte Spindel und eine elastische Scheibe mit rechteckigem Querschnitt, die an 3 1/2 Seiten geschlossen ist. Äußere Stopfbuchsen sind nicht zulässig, und die Membrane darf nicht als Sitzfläche verwendet werden. Die Vorsteuerung muss ein direkt wirkendes, einstellbares, federbelastetes Membranventil sein, das für einen modulierenden Betrieb ausgelegt ist, um einen Durchfluss zu ermöglichen, wenn der Steuerdruck die Federeinstellung überschreitet.

---
