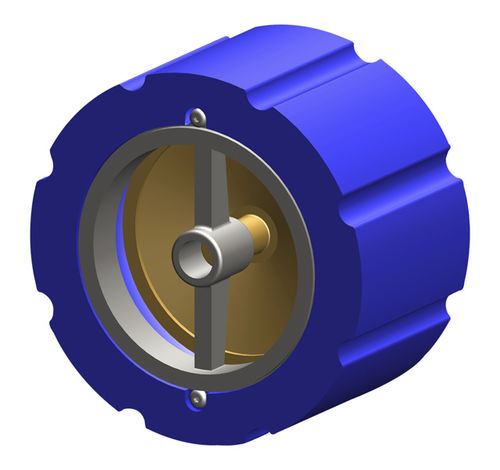

Rückschlagventil 580 series

ZwischenflanschgeräuscharmFederdruck

Das geräuscharme Rückschlagventil der Serie 580 von Cla-Val verfügt über einen federbelasteten Ventilkegel, der das Schließen des Ventils ermöglicht, bevor es zu einer Strömungsumkehr kommt, was zu einem geräuschlosen, schlagfreien Schließen führt. Es ist ein wirklich geräuschloses Rückschlagventil. Zur Erleichterung des Einbaus kann das Ventil in vertikaler oder horizontaler Position mit Durchfluss nach oben oder unten eingebaut werden. Die kurze Baulänge des Ventils ermöglicht eine platzsparende Konstruktion. Die geräuschlosen Rückschlagventile sind in den Größen 2" bis 10" mit einer Druckklasse von 125 lb. oder 250 lb. erhältlich. Das Cla-Val Silent Wafer Rückschlagventil besteht aus einem epoxidbeschichteten Gehäuse aus duktilem Gusseisen mit Edelstahlverkleidung und bietet eine wasserdichte Absperrung mit Metall-auf-Metall-Sitz. Für besondere anwendungen sind elastische Buna-N®-Sitze als Option erhältlich. Alle Materialien entsprechen den ASTM-Spezifikationen und gewährleisten eine lang anhaltende, zuverlässige Leistung. Als Bestätigung der Qualitätsverpflichtung von Cla-Val sind alle Ventile der Serie 580 125/250# Klasse Factory Mutual zugelassen, mit Ausnahme der Ventile, die mit elastischen Buna-N®-Sitzen geliefert werden. Das geräuscharme Rückschlagventil besteht aus einem schweren Gehäuse aus duktilem Gusseisen, einem Sitz und einer Scheibe aus Edelstahl sowie einer Stahlfeder. Die Klappenscheibe wird an beiden Enden mittig mit einer integrierten Welle geführt und ist für einen geräuscharmen Betrieb federbelastet. Die Feder ist schrauben- oder kegelförmig und steingetrommelt, um ein Mikrofinish zu erzielen, das mineralischen Ablagerungen widersteht. Um die Wartung zu erleichtern, müssen Sitz und Scheibe vor Ort austauschbar sein. Die Rückschlagklappe muss bei senkrechtem oder waagerechtem Einbau mit Durchfluss nach oben oder unten geräuschlos arbeiten können. Die Durchflussfläche durch das Gehäuse muss gleich oder größer sein als die Querschnittsfläche der entsprechenden Rohrgröße.
