Membranventil 40-01/640-01 series

Durchsatzkontrolle

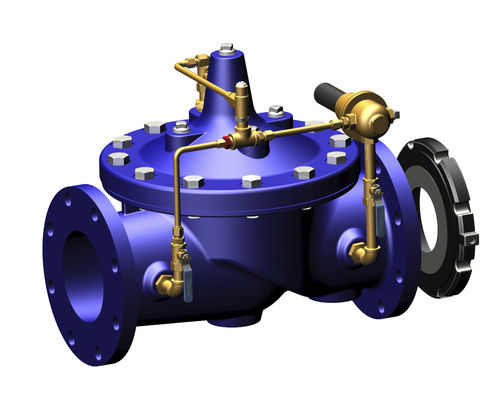

Das Cla-Val Mode 40-01/640-01 Durchflussregelventil besteht aus drei Hauptkomponenten: dem Gehäuse mit eingebautem Sitz, dem Deckel mit eingebautem Lager und der Membranbaugruppe; sie ist das einzige bewegliche Element und bildet eine abgedichtete Kammer im oberen Teil des Ventils, die den Betriebsdruck vom Leitungsdruck trennt. Weiterhin sind Stopfbuchsen und/oder Stopfbüchsen nicht zulässig, und es dürfen keine Kolben vorhanden sein, die das Hauptventil oder die Vorsteuerungen betätigen. Das Cla-Val Durchflussmengenregelventil Modell 40-01 verhindert einen übermäßigen Durchfluss, indem es den Durchfluss unabhängig von Änderungen des Leitungsdrucks auf eine vorgewählte Höchstmenge begrenzt. Es handelt sich um ein hydraulisch betätigtes, vorgesteuertes Membranventil. Die Vorsteuerung reagiert auf den Differenzdruck, der über eine stromabwärts des Ventils installierte Blende erzeugt wird. Eine genaue Regelung ist gewährleistet, da sehr kleine Änderungen des Steuerdifferenzdrucks eine sofortige Korrektur des Hauptventils bewirken. Die Einstellung der Durchflussmenge erfolgt durch Drehen einer Einstellschraube an der Vorsteuerung.
