CNC-Drehautomat BNE51/65MYY
3-Achs2 Spindeln24 Werkzeuge

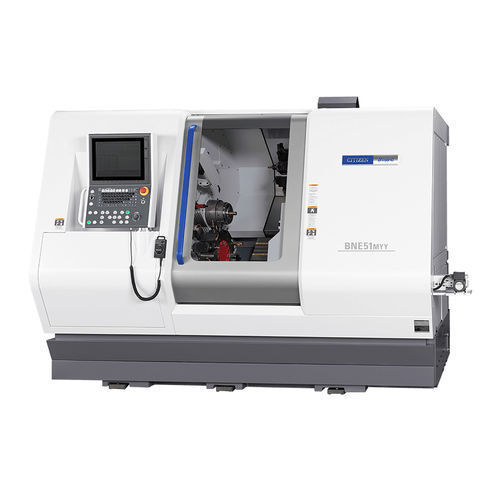

CNC-Drehautomat - BNE51/65MYY - CITIZEN MACHINERY MIYANO CO.,LTD - 3-Achs / 2 Spindeln / 24 Werkzeuge
CNC-Drehautomat - BNE51/65MYY - CITIZEN MACHINERY MIYANO CO.,LTD - 3-Achs / 2 Spindeln / 24 Werkzeuge
CNC-Drehautomat - BNE51/65MYY - CITIZEN MACHINERY MIYANO CO.,LTD - 3-Achs / 2 Spindeln / 24 Werkzeuge - Bild - 2
CNC-Drehautomat - BNE51/65MYY - CITIZEN MACHINERY MIYANO CO.,LTD - 3-Achs / 2 Spindeln / 24 Werkzeuge - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Achszahl
3-Achs
Anzahl Spindeln
2 Spindeln
Anzahl Werkzeuge
12 Werkzeuge, 24 Werkzeuge
Aufnahme
Doppelrevolver
Anwendungsbereich
für Stangenbearbeitung
Weitere Eigenschaften
Y-Achs
Durchmesser

51 mm
(2,01 in)

Rotationsgeschwindigkeit

5.000 rpm
(31.415,927 rad.min-1)

Länge des Werkstücks

195 mm
(8 in)

Schnellvorschub auf x-Achse

18 m/min, 20 m/min

Schnellvorschub auf z-Achse

18 m/min, 20 m/min

Nominalleistung

7,5 kW, 11 kW, 15 kW, 18,5 kW
(10,2 hp, 15 hp, 20,4 hp, 25,2 hp)

Gesamtlänge

2.860 mm
(113 in)

Gesamtbreite

2.190 mm
(86 in)

Gesamthöhe

2.070 mm
(81 in)

Gewicht

8.080 kg
(17.813 lb)

Beschreibung

Die beiden mit einer Y-Achse ausgestatteten Revolver und die aus der vorderen und hinteren Spindel gebildete mechanische Struktur dienen der Reduzierung der Zykluszeiten, indem sie hocheffiziente Bearbeitungen wie die gleichzeitige Links/Rechts- und Oben/Unten-Bearbeitung für übereinander liegende und ähnliche Bearbeitungen ermöglichen. Diese neuen Modelle haben die Schlittenstruktur der BNE übernommen, die das Reinigen der Späne erleichtert. Für alle Schlitten mit Ausnahme der X3-Achse wurden rechteckige geläppte Schlitten verwendet. Ein neues HMI (Human Machine Interface)-Bedienfeld mit einem 15-Zoll-Touchpanel wurde eingeführt, um die Bedienbarkeit der Maschine für die Mitarbeiter zu verbessern.

---
