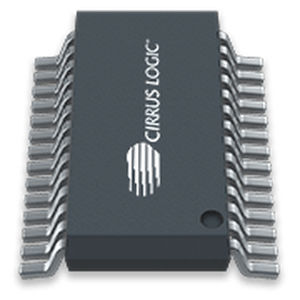

Audio-Codec CS4271

Der CS4271 ist ein hochintegrierter Audiocodec, der eine Single-Ended-Eingangs- und Differenzialausgangsarchitektur nutzt, um eine hohe analoge Leistung zu erzielen und die Systemflexibilität mit einem On-Chip-Oszillator, einer Ausgangslautstärkeregelung mit weicher Rampe und Nulldurchgang, einer wählbaren digitalen Filterreaktion und integrierten Pegelverschiebern für eine direkte Schnittstelle zu Logikpegeln von 2,5 V bis 5 V zu maximieren. Der On-Chip-Oszillator macht eine externe Quarzoszillatorschaltung überflüssig, wodurch die Gesamtkosten für das Design gesenkt und Platz auf der Leiterplatte gespart werden. Der CS4271 verwendet automatisch den On-Chip-Oszillator, wenn kein Haupttakt anliegt, was das Systemdesign vereinfacht. Merkmale Vollständiger Stereo-Codec 24-Bit-Wandlung Systemabtastraten bis zu 192 kHz 108 dB A/D-Wandler-Dynamikbereich 114 dB D/A-Wandler-Dynamikbereich -98 dB A/D-Wandler/-105 dB D/A-Wandler THD+N Digitale Ausgangslautstärkeregelung mit weicher Rampe Digitales Filter mit niedriger Latenz Wählbares digitales Filterverhalten Hochpassfilter oder DC-Offset-Kalibrierung Single-ended Eingangsarchitektur Differenzielle Ausgangsarchitektur On-Chip-Oszillator Unterstützt Haupt- oder Sekundärmodusbetrieb 5 V analoge Spannungsversorgung 3.3 V oder 5 V Digitalstromversorgung Unterstützt eine direkte Schnittstelle zu Logikpegeln von 2,5 V bis 5,0 V Footprint-kompatibel mit dem CS4272 Gehäuse: 28-Pin TSSOP; bleifreie Montage Verfügbarkeit für Consumer und Automotive D-Grade
