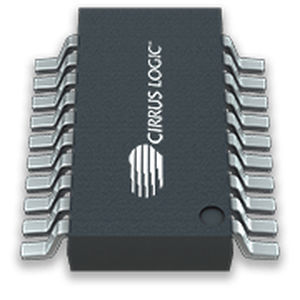

Digitaler Wandler CS552 series

MessLadungspumpenSerie

Die hochintegrierten Delta-Sigma-Analog-Digital-Wandler (A/D-Wandler) der Familie CS5521/22/23/24/28 verwenden Ladungsausgleichstechniken, um eine Leistung von 16 Bit (CS5521/23) und 24 Bit (CS5522/24/28) zu erzielen. Die A/D-Wandler sind entweder als 2-Kanal (CS5521/22), 4-Kanal (CS5523/24) oder 8-Kanal (CS5528) Geräte erhältlich. Sie enthalten jeweils einen Instrumentenverstärker mit niedrigem Eingangsstrom und Chopper-Stabilisierung. Um wählbare Eingangsspannen von 25 mV, 55 mV, 100 mV, 1 V, 2,5 V und 5 V zu ermöglichen, enthalten die A/D-Wandler einen PGA (programmierbarer Verstärker). Für Anwendungen mit Thermoelementen auf Massebasis verfügen die Bausteine über eine Ladungspumpensteuerung, die eine negative Vorspannung für die On-Chip-Verstärker bereitstellt. Die Bausteine enthalten außerdem einen Delta-Sigma-Modulator vierter Ordnung, gefolgt von einem digitalen Filter, der acht wählbare Ausgangswortraten bietet. Die digitalen Filter sind so ausgelegt, dass sie innerhalb eines Wandlungszyklus die volle Genauigkeit erreichen und bei Wortraten unter 30 Hz sowohl 50-Hz- als auch 60-Hz-Störungen abweisen. Diese Einspeiseprodukte sind ideale Lösungen für die Messung isolierter und nicht isolierter Signale mit niedrigem Pegel in Prozesssteuerungsanwendungen. Merkmale Niedriger Eingangsstrom (100 pA) und Chopper-stabilisierter Instrumentenverstärker Skalierbarer Eingangsbereich (bipolar/unipolar) 2.5 V VREF: 25 mV, 55 mV, 100 mV, 1 V, 2,5 V, 5 V Extern: 10 V, 100 V Großer VREF-Eingangsbereich (1 V bis 5 V) Delta-Sigma-A/D-Wandler vierter Ordnung Einfach zu bedienende serielle 3-Draht-Schnittstelle Programmierbarer/automatischer Kanalsequenzer mit Umwandlungsdaten-FIFO (first in/first out) Zugängliche Kalibrierungsregister pro Kanal Kompatibel mit SPI™ und Microwire™ System- und Selbstkalibrierung
