Audio-Codec CS4244

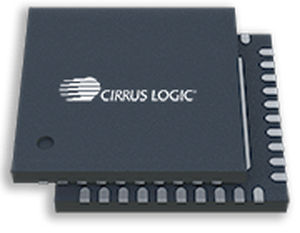

Der CS4244 verfügt über vier Multibit-Analog-Digital- und vier Multibit-Digital-Analog-Delta-Sigma-Wandler und ist mit differentiellen Eingängen und entweder differentiellen oder unsymmetrischen Ausgängen kompatibel. Für jeden DAC-Pfad sind digitale Lautstärkeregelung, Noise Gating und Stummschaltung vorgesehen. Für die 4 ADC-Eingänge steht ein wählbarer Hochpassfilter zur Verfügung. Der CS4244 unterstützt den Haupt- und Sekundärmodus sowie die Modi TDM, linksbündig und I²S. Dieses Produkt ist in einem 40-poligen QFN-Gehäuse in den Temperaturklassen Automotive (-40 °C bis +85 °C) und Commercial (0 °C bis +70 °C) erhältlich. Das CDB4244 Customer Demonstration Board ist ebenfalls für die Evaluierung des Bausteins und für Implementierungsvorschläge erhältlich. Merkmale DAC-Merkmale Fortschrittlicher Multibit-Delta-Sigma-Modulator 24-Bit-Auflösung Differenzielle oder unsymmetrische Ausgänge Dynamikbereich (A-bewertet) -109 dB differentiell -105 dB single-ended THD+N -90 dB differenziell -88 dB unsymmetrisch 2 VRMS Full-Scale-Ausgang an 3 kΩ AC-Last Rail-to-Rail-Betrieb ADC-Merkmale Fortschrittlicher Multibit-Delta-Sigma-Modulator 24-Bit-Auflösung Differenzeingänge -105 dB Dynamikbereich (A-bewertet) -88 dB THD+N 2 VRMS Vollbereichseingang System-Merkmale TDM-, linksbündige und I²S-serielle Ein- und Ausgänge I²C™ Host-Steueranschluss Unterstützt Logikpegel zwischen 5 und 1,8 V Unterstützt Abtastraten bis zu 96 kHz
