Digitale IC CS5463

zur Leistungsmessung

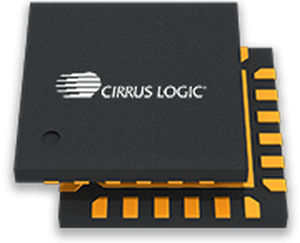

Mit dem CS5463 können Hersteller von digitalen Leistungsmessern hochpräzise und kostengünstige Lösungen für fortschrittliche Leistungsmessungen anbieten. Dieser IC ist ein integriertes Leistungsmessgerät, das zwei Delta-Sigma-A/D-Wandler, Hochgeschwindigkeits-Leistungsberechnungsfunktionen und eine serielle Schnittstelle auf einem einzigen Chip vereint. Weitere Merkmale sind AC- und DC-Kalibrierung, erweiterte Phasenkompensation und drei konfigurierbare Energieausgangspins. Der IC wurde für einphasige Haushalts- oder dreiphasige Industrieanwendungen entwickelt und misst akkurat Momentanstrom und -spannung und berechnet dabei Momentanleistung, IRMS und VRMS, Wirkleistung, Scheinleistung, Blindleistung, Grundleistung, Oberschwingungsleistung, Leistungsfaktor und Netzfrequenz. Der CS5463 lässt sich als Pin-kompatibles Upgrade der beliebten CS5460A und CS5461A von Cirrus Logic leicht einbauen. Er behält alle Funktionen seiner Vorgänger bei, bietet aber auch zusätzliche Berechnungen und Funktionen. Für die Kommunikation mit einem Mikrocontroller verfügt der IC über eine bidirektionale serielle Schnittstelle, die beim Zurücksetzen initialisiert und voll funktionsfähig ist. Der CS5463 kann für die Strommessung an einen kostengünstigen Shunt-Widerstand oder Transformator und für die Spannungsmessung an einen Widerstandsteiler oder einen Potenzialtransformator angeschlossen werden. Der CS5463 liefert genaue Messungen des Stromverbrauchs und ist ideal für elektronische Leistungsmessanwendungen. Merkmale Linearität der Energiedaten: +0,1 % des Messwerts über einen Dynamikbereich von 1000:1 On-Chip-Funktionen: Momentane Spannung, Strom und Leistung, IRMS und VRMS, durchschnittliche Wirk-/Schein-/Blindleistung, Grundleistung, Oberschwingungsleistung, Energie-Impuls-Umwandlung, Leistungsfaktor
