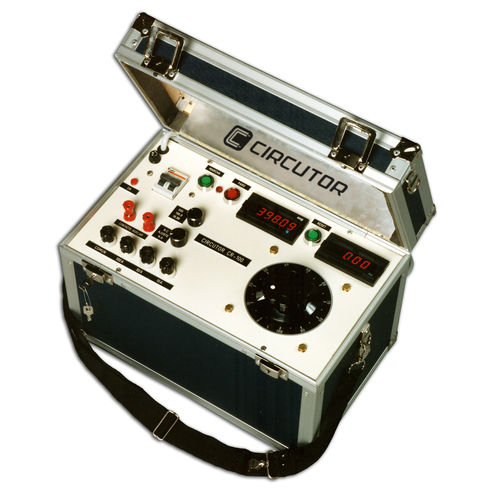

Stromprüfgerät CR series

automatischfür Schutzrelaisdigital

Die CR-50, CR-100 und CR-250 Einheiten beinhalten speziell entwickelte Stromerzeugungssysteme, die die Strom-/Zeitauslösekurve von Automatikschaltern und indirekten Schutzrelais überprüfen können. Das Funktionsprinzip basiert auf der Einspeisung eines Wechselstroms, der über den gesamten zu prüfenden Stromkreis mit einer Kurzschlusskabelschleife eingestellt werden kann. Über den Anschluss eines Hilfskontaktes des zu prüfenden Schalters kann die Auslösezeit für jeden gewählten Strom gemessen werden. Die Prüfung ist mit einer Start-Stopp-Steuerung einfach durchzuführen. Ein automatisches Messgerät ist dafür verantwortlich, die Messungen durchzuführen und auf dem Display anzuzeigen. Hervorzuheben ist, dass mit dem Gerät das komplette Schutzsystem, bei indirekten Relais auch der Stromwandler, überprüft werden kann, da der Strom auf der Primärseite dieser Transformatoren eingespeist werden kann. Nach dem Test zeigt eine Digitalanzeige automatisch den Wert des eingespritzten Stroms und die Auslösezeit an, bis die RESET-Taste gedrückt wird.
