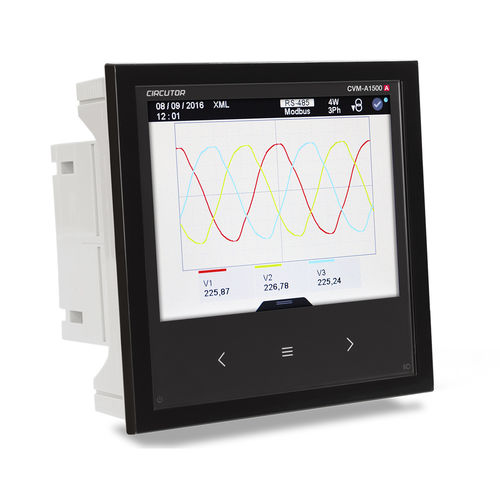

Elektrischer Analysator CVM-A1500 - Class A

Netzqualität

Der CVM-A1500 ist ein am Panel montierter Netzqualitätsanalysator mit integriertem EMS (Energy Management Software). Der interne Webserver (html5) ermöglicht es jedem Benutzer, die volle Installationskontrolle über jeden Webbrowser zu haben. Entwickelt für den Einbau im relevantesten oder kritischsten Teil von Elektroinstallationen, da es eine Vielzahl von Variablen registriert und überwacht (fast ein Jahr Daten mit RMS, Maximal- und Minimalwerte). Das Gerät registriert auch Spannungsqualitätsereignisse wie Schwellungen, Einbrüche, Unterbrechungen (jede Halbwelle) und Transienten (nach IEC 61000-4-30 Klasse A). Jedes Ereignis wird sofort mit der Spannungs- und Stromwellenform erfasst. Dieses Modell fügt die Messung von Spannungsqualitätsvariablen (definiert in der Norm EN 50160) wie Flicker, Ungleichgewicht (Kd) und Asymmetrie (Ka) Koeffizienten oder Zerlegung von Spannungs- und Stromoberschwingungen bis zu 63. Darüber hinaus ist es möglich, die momentanen Wellenformen von Spannung und Strom durch die Oszilloskopfunktion in Echtzeit zu überwachen. Als zusätzlichen Wert zeigt das CVM-A1500 die Anzahl der Ereignisse und Transienten in jeder betroffenen Phase mit dem erreichten Pegel, der Dauer und der zugehörigen Wellenform an. Darüber hinaus werden diese Ereignisse direkt in den Grafiken CBEMA, ITIC und SEMI-F47 dargestellt.
