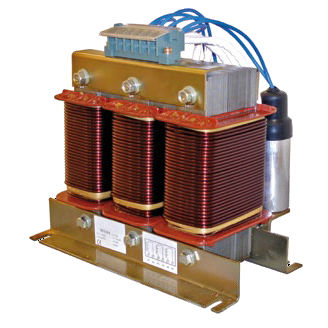

Elektronischer Filter / Hochpass SINUS series
AktivSinus

Elektronischer Filter / Hochpass
Elektronischer Filter / Hochpass
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Bandbreite
Hochpass
Typ
Aktiv
Weitere Eigenschaften
Sinus
Frequenz

50 Hz, 60 Hz

Spannung

380 V, 400 V

Beschreibung

Sinusfilter wurden speziell entwickelt, um die Wellenform zu verbessern und Überspannungen in den Motoren zu vermeiden. Diese Filter werden in Wechselrichtern mit PWM-Ausgang zwischen Umrichter und Motor eingebaut. Das Schalten von IGBT (Bipolartransistor mit isoliertem Gate) auf Hochfrequenz verursacht eine Ausgangsspannung mit Spitzen, die 1300 V (oder mehr) in Klemmen und Spulen des Motors erreichen können. Diese konstanten Spannungswerte altern den Motor und verringern die Leistung der Spulen, auch Verschleiß- und Lochfraßlager, was zu Überhitzung und unnötigen Geräuschen sowie zur Übertragung von Störungen durch Kabel führt. Dieser Effekt wird umso deutlicher, je größer der Abstand zwischen Umrichter und Motor ist.

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von CIRCUTOR anzeigen
