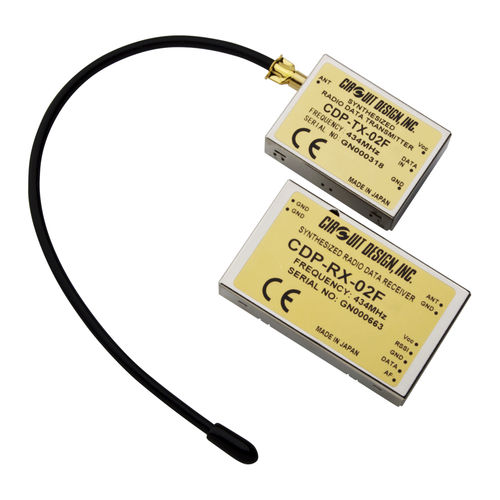

Mehrkanal-Transceiver CDP-02F series

FunkDatenübertragungfür Fernbedienung

Multikanal-Sender und –Empfänger (128 Kanäle) Bei CDP-TX-02F-R und CDP-RX-02F-R erfolgt die Kanaleinstellung mit Hilfe von 7-Bit-Schaltern. CDP-TX-02FP-R und CDP-RX-02FP-R verfügen dagegen über 14 Anschlüsse mit Pins, über die die Frequenzkanäle extern eingestellt werden können. Andere technische oder mechanische Unterschiede zwischen CDP-02F-R und CDP-02FP-R gibt es nicht. CDP-TX-02F-R und CDP-RX-02F-R sind RoHS-konforme, integrierte Schmalband-FM-Sender und –Empfänger für Industrieapplikationen. Die Module sind geeignet für Anwendungen wie drahtlose Datenkommunikation, Fernsteuerung, Telemetrie oder drahtlose Sicherheitssysteme. Sie sind einfach zu handhaben und in Systeme zu integrieren. Sowohl CDP-TX-02F-R als auch CDP-RX-02F-R sind mit einem Frequenzgenerator ausgestattet, der durch einen Mikrocontroller angesteuert wird. Der nutzbare Frequenzbereich im ISM-Band reicht von 433,1875 MHz bis 434,7750 MHz (128 Kanäle). Die kompakte Bauweise, die niedrige Betriebsspannung und die leichte Kanaleinstellung machen CDP-02F-R ideal für viele Applikationen. Dabei sind die mechanische und elektrische Stabilität sowie die Reichweite deutlich besser ist als bei ähnlichen HF-Modulen, deren Frequenzgeneratoren mit einem SAW-Bauteil als Resonator arbeiten. Der Empfänger CDP-RX-02F-R hat eine ausgezeichnete Filterfunktion und eine sehr gute Nachbarkanalselektivität.
