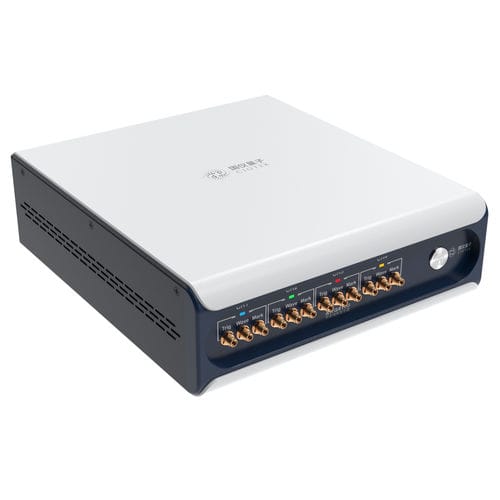

Arbiträr-Wellenform-Generator AWG4100

SynchronLabor

Der CIQTEK AWG4100 ist ein mehrkanaliger Arbiträrwellenformgenerator mit hoher Leistung. Er verfügt über vier unabhängige Kanäle für die Wellenformausgabe, wobei jeder Kanal eine unsymmetrische Wellenformausgabe mit einer Abtastrate von bis zu 1,2 GSa/s und einer vertikalen Auflösung von 16 Bit liefern kann. Jeder Kanal hat eine maximale Speichertiefe von 512 MSa und ist mit einer flexiblen benutzerdefinierten Wellenform-Editierfunktion und einer Sequenzwiedergabefunktion ausgestattet, die komplizierte Wellenformanforderungen in verschiedenen Szenarien leicht erfüllen können. Unterstützung des synchronen Betriebs für mehrere Geräte, die mehr Kanäle erweitern Mit flexiblen Wiedergabemodi, die sowohl unabhängige als auch kombinierte Wiedergabe unterstützen Jeder Kanal kann Markersignale unabhängig ausgeben und Triggersignale unabhängig eingeben. Jeder Kanal hat eine Abtastrate von 1,2 GSa/s mit einer analogen Bandbreite von 330MHz Unabhängiger Vier-Kanal-Ausgang Maximale Ausgangsamplitude 5Vpp Auflösung bis zu 16 Bit Unterstützt die sequentielle Wiedergabe von komplizierten Wellenformen
