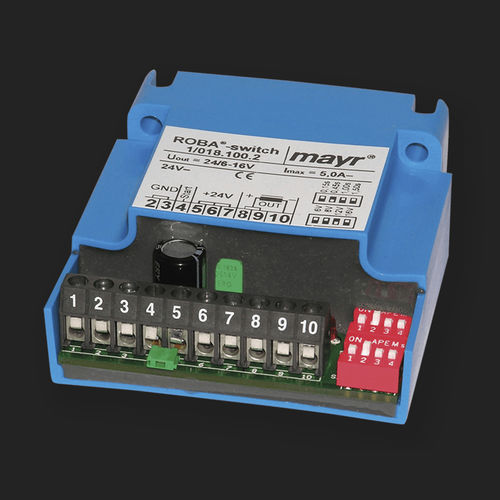

DC-Stromgleichrichter ROBA®-switch 24V

Schaltnetzteilfür Kupplungs- und Bremssteuerung

ROBA®-switch 24V ✓ Eingangsspannung 24 VDC ✓ Ermöglicht Übererregung ✓ Ermöglicht Leistungsabsenkung ✓ Integrierte gleichstromseitige Abschaltung ROBA®-switch 24 VDC Schnellschaltmodule werden verwendet, um Gleichstromverbraucher mit Übererregung oder Leistungsabsenkung zu betreiben, z. B. Elektromagnetbremsen und -kupplungen (ROBA-stop®, ROBA®-quick, ROBATIC®), sowie auch Elektromagnete, Elektroventile usw Der ROBA®-switch 24 VDC ist für eine Eingangsspannung von 24 VDC vorgesehen. Er besitzt eine interne Umschaltung, welche die Ausgangsspannung von der Eingangsspannung (=Übererregungsspannung) auf Haltespannung durch Pulsweitenmodulation mit 20 kHz umschaltet. Die Zeit der Übererregung kann über einen DIP-Schalter auf 150 ms, 450 ms, 1 s, 1,5 s und 2,15 s eingestellt werden. Über einen weiteren DIP-Schalter kann die Haltespannung auf ¼, 1 /3, ½ und 2 /3 der Eingangsspannung eingestellt werden (entspricht 6 VDC, 8 VDC, 12 VDC und 16 VDC bei einer Eingangsspannung von 24 VDC). Außerdem verfügt der ROBA®-switch 24 VDC über eine integrierte gleichstromseitige Abschaltung. Im Gegensatz zur herkömmlichen gleichstromseitigen Abschaltung sind keine weiteren Schutzmaßnahmen sowie externen Bauteile nötig. Die gleichstromseitige Abschaltung ist standardmäßig aktiviert und führt zu kurzen Schaltzeiten der elektromagnetischen Verbraucher. Diese kann jedoch durch den Einbau einer Brücke zwischen den Klemmen 7 und 8 deaktiviert werden, um ein weiches Abbremsen sowie ein leiseres Schaltgeräusch zu erhalten. Jedoch verlängern sich die Schaltzeiten deutlich (ca. 6 - 10fach).
