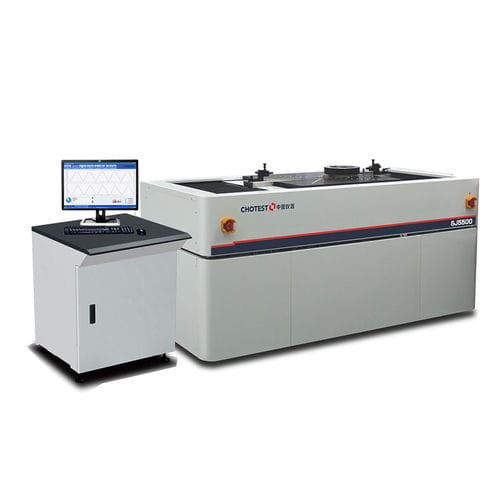

Messmaschine für Gewinde SJ5500-200

DurchmesserGeometrieKontur

Artikel Nr.: SJ5500-200 Produktbezeichnung: SJ5500-200 Universal-Gewindemessmaschine Innerer Messbereich: 2.5~620mm Außerhalb des Messbereichs: 1.0~620mm Auflösung: 0.01μm Maximale Messlänge: 250mm Min. Gewindesteigung: 0,1mm Messkraftbereich: 0.04 ~ 0.15N Anwendung: Messen Sie alle Parameter von Lehrdorn oder Lehrring in 2~5 min. Hersteller: Chotest Technology Inc. Funktionen 1. Vollautomatische Messung umfassender Parameter von zylindrischen Gewindelehrdornen, zylindrischen Gewindelehrringen, konischen Gewindelehrdornen, konischen Gewindelehrringen, glatten Lehrringen, glatten Lehrdornen und anderen Lehrdornen mit Innen- und Außenabmessungen, einschließlich virtuellem Steigungsdurchmesser, einfachem Steigungsdurchmesser, Grundsteigungsdurchmesser, großem Durchmesser, kleinem Durchmesser, Gewindesteigung, Gewindewinkel, halbem Gewindewinkel, Flankengeradheit, Steigungswinkel, Konizität, usw. 2. Kann Trapezgewindelehren, Sägezahngewindelehren, Sägezahngewindelehren und andere Gewindelehren mit großer Steigung messen. 3. Kann umfassende Parameter von Einzelgewinden und Mehrfachgewinden messen. 4. Messen Sie verschiedene Gewindelehren nach GB, ISO, BS, ANSI, DIN, JIS, API Standards. Mit umfassenden und professionellen Gewindenormen in der Datenbank, erfüllt es die Anforderungen der meisten Kunden. 5. Automatische Erstellung eines Prüfberichts gemäß der ausgewählten Norm. 6. Nach einmaliger Messung kann die Software verschiedene Parameter des Gewindes aufzeichnen und die Daten einer beliebigen Position anzeigen, außerdem erzeugt sie automatisch die Gewindekurve, relevante Parameter und Analysediagramm. 7. Messsonde und Werkstückhalter werden automatisch identifiziert, wodurch eine Kollision der Messsonde durch Fehlbedienung vermieden wird.
