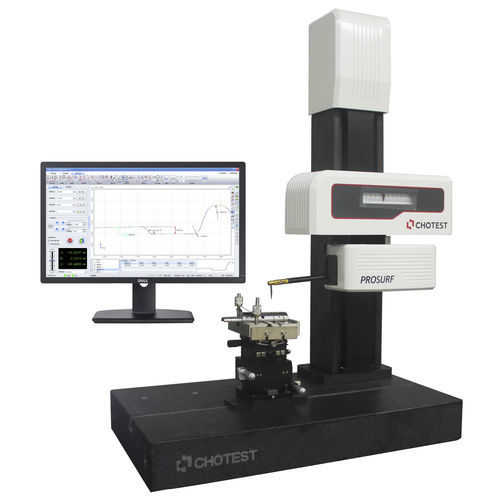

Visuelle Profilmessmaschine SJ5700E-PR

mit StylusIndustrieTischgerät

Artikel Nr.: SJ5718-PR Produktname: Profilmessmaschine X-Achse Messbereich: 0~100mm X-Achse Anzeigefehler: ±(0.6+0.02L/100)µm Z1-Achse Messbereich: ±30mm Z1-Achse Auflösung: 0.1μm Z1-Achsen-Anzeigefehler: ±(0,6+|5H|/100)µm Abtastgeschwindigkeit: 0,05~5mm/s einstellbar Hersteller: Chotest Technology Inc. Funktionen 1. Auswertung der Oberflächenkontur: Es kann Radius, Winkel, Abstand, Koordinaten, Kreis, kreisförmigen Querschnitt, und bestimmen die Punkte, jeder Schnittpunkt, Koordinatenachse, gerade Linie, vertikale Linie, Kreis und kreisförmigen Querschnitt, und analysieren die Geradheit, Rundheit der Kontur; Weitere Funktionen: (1) Erstellen Sie eine Regressionslinie und einen Kreis (2) Bestimmen Sie die Punkte, Schnittpunkte, freie Punkte, den Mittelpunkt, den höchsten und den niedrigsten Punkt (3) Festlegen des Koordinatensystems (4) Berechnen von Radius, Abstand, Winkel, Koordinaten und linearer Abweichung (5) Vergleich des Ist-Wertes mit dem Soll-Wert (6) Das Messprogramm läuft automatisch ab 2. CNC-Automatikmodus wird unterstützt; SPC-Statistiken und Analysen werden unterstützt 3. Unterstützt den Import von CAD-Dateien und das Beschriften von CAD-Profilen. 4. Unterstützung für den Import von PDF-Profildaten. 5. Kann Testdaten in Word, Excel, AutoCAD (optional) exportieren 6. Output mehrere Arten von Bericht-Format, und Unterstützung benutzerdefinierten Bericht oder anpassen Bericht (optional) 7. Kann die Prüfdatensätze nach Objekttyp, Hersteller, Fertigungsnummer, Prüfer, eingereichter Institution, Gerätenummer, Prüf- oder Wirksamkeitsdatum usw. abfragen und verwalten 8. Kann mehrere ausgewählte Prüfprotokolle oder Prüfzertifikate aus der Datenbank auf einmal drucken 9. Benutzerfreundliche Software 10. Datensicherung und -wiederherstellung
