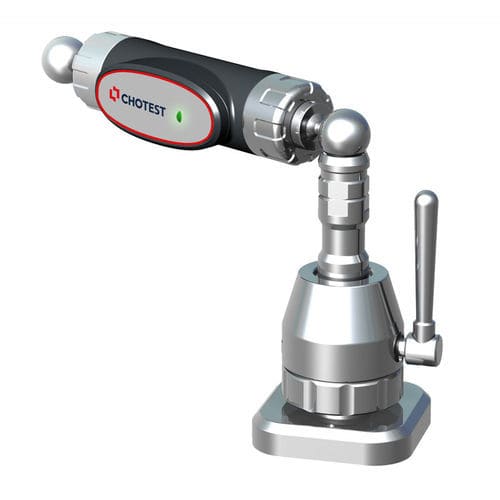

Kabelloser Kreisformtest MT21

1. Einfach, schnell Die Messsoftware mit geführter Bedienung kann das Maschinenlaufprogramm automatisch erstellen. Mit einfachen Einstellungen kann der Rundlauftest auf drei orthogonalen Ebenen in 10-15 Minuten abgeschlossen werden. 2. Leistungsstarke Analysefunktion Ein umfassender Diagnosebericht bietet eine vollständige und professionelle Bewertung der Maschinenleistung. Am Beispiel der 360-Grad-Messung in der XY-Ebene können analysiert werden: Spiel X, Spiel Y, Rückwärtssprung X, Rückwärtssprung Y, Seitenspalt X, Seitenspalt Y, Periodenfehler X, Periodenfehler Y, Servofehlanpassung, Rechtwinkligkeit, Geradheit X, Geradheit Y, proportionale Fehlanpassung, Maßstabsfehler X, Maßstabsfehler Y, Gewindesteigung X, Gewindesteigung Y, Vorschubgeschwindigkeit, Mittenversatz X, Mittenversatz Y, Positionstoleranz, der beste Passradius, Rundheit. 3. Drahtloser Betrieb Die Daten werden über Bluetooth drahtlos an den Laptop übertragen. Beschreibung Das MT21 Wireless Ballbar wurde für die schnelle Inspektion von Werkzeugmaschinen und die Verbesserung der Bearbeitungsqualität entwickelt und bietet eine schnelle und kostengünstige Lösung für die Inspektion von Werkzeugmaschinen zu geringen Kosten. Anwendungen Die MT21-Software mit geführter Bedienung führt die Rundlaufprüfung auf drei orthogonalen Ebenen schnell und einfach durch. Der Analysebericht mit dem grafischen Format gemäß GB17421-4, ISO230-4, ASMEB5.54 oder JISB-Standards kann automatisch erstellt werden, und die Gesamtmesswerte (Rundheit, Rundheitsabweichung) der Positionsgenauigkeit werden berechnet.MT21 erreicht die echte räumliche Diagnose für Werkzeugmaschinen.
