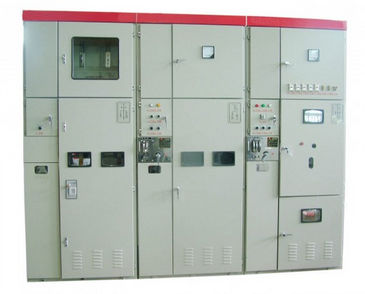

AC-Schaltanlage XGN2-12

dreiphasigfestinstalliert

Produktvorstellung Die ortsfeste, metallgekapselte Schaltanlage des Typs XGN2-12 (im Folgenden als Schaltanlage bezeichnet) wird für die Leistungsabnahme und -verteilung des 50-Hz-Drehstromsystems von 12 KV oder darunter verwendet. Sie ist besonders für häufige Betriebsfälle geeignet. Es wird ein Einfachsammelschienensystem verwendet. (Eine Einfachsammelschiene mit Bypass und eine Doppelsammelschienenstruktur können abgeleitet werden). XGN2-12(G) ist eine feste, metallgekapselte AC-Schaltanlage in Kastenbauweise, die von einem herkömmlichen Schalter abgeleitet wurde und für den Einsatz in hoch gelegenen Gebieten geeignet ist. Die Schaltanlage erfüllt die Anforderungen des staatlichen Standards GB3906 A.C. Metal-Enclosed Switchgear for Rated Voltages of 3-35kV und des internationalen Standards IEC298 und ist mit einer akustischen "Five-prevention" Sperrfunktion ausgestattet. Der Hauptschalter der Schaltanlage ist mit dem Vakuum-Leistungsschalter ZN28A-10 und dem Öl-Minimumschalter SN10-10, dem Elektromagnetismus CD10 und CD17 sowie dem Federantrieb CT8 und CT17/CT19 ausgestattet. Je nach Bedarf des Anwenders können auch ZN28-10, ZN73 und andere integrierte Schutzschalter verwendet werden. CN30-10-Drehtrennschalter, GN22-10-Hochstromtrennschalter und GN30-10-Dreh-Hochstromtrennschalter werden eingesetzt. Normale Betriebsumgebung: 1. - Umgebungstemperatur: Obergrenze +40°C; Untergrenze-25°C. 2. - Höhe: nicht mehr als 1.000 m, Höhe für Plateau-Schaltanlagen sollte 3.000 m nicht überschreiten. 3. - Relative Luftfeuchtigkeit: Tagesmittel <95%, Monatsmittel<90%; 4. - Wasserdampfdruck: Jahresmittel: < 2,2x10Mpa, Monatsmittel < 1,8x10Mpa. 5. - Seismische Intensität: nicht mehr als Magnitude 8°. 6. - Orte ohne Brandkatastrophe, Explosionsgefahr, starke Verschmutzung, chemische Korrosion und heftige Vibrationen.
