DC-Schutzrelais DCG-UBCW2K

für Elektromotorfür Beschickerfür DIN-Schiene

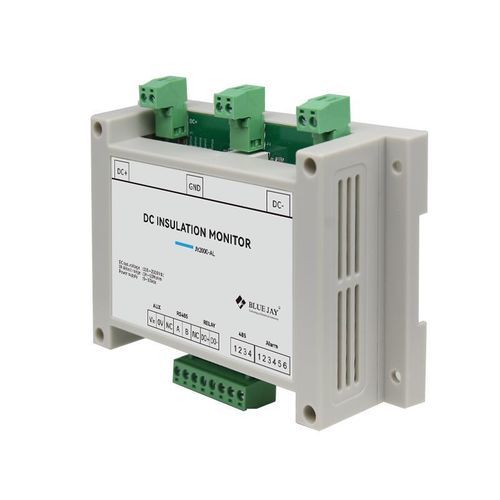

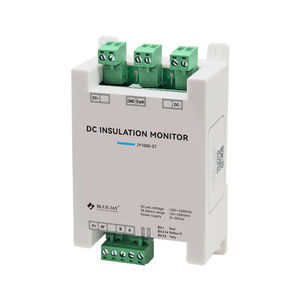

Die Serie GYDCG-UBCW2K ist ein DC-Erde-Isolationsüberwachungsmodul, das auf dem Prinzip der unsymmetrischen Brücke basiert und Überwachungs- und Schutzfunktionen in einem hat. Es kann den Isolationswiderstandswert der positiven und negativen Pole des Gleichstrom-Potentialsystems zur Erde im Bereich von 0Ω bis 10MΩ überwachen; gleichzeitig kann es auch den Gleichspannungswert im Bereich von 0V bis 2000V erfassen. Die Überwachung des Isolationswiderstands ist nur möglich, wenn die Gleichspannung zwischen 100V und 2000V liegt. Wenn die Gleichspannung weniger als 100V beträgt oder die Isolationsüberwachung nicht aktiviert ist, wird der Isolationswiderstand mit 65535 (ungültige Zahl) angezeigt. Wenn der gemessene Wert größer als 10MΩ ist, ist der über die Kommunikation empfangene Wert 60000 (unendlich). -Großer Stromversorgungsbereich -Großer Isolationsüberwachungsbereich (0V~2000VDC) -selbsttest des Isolationsüberwachungsgeräts -Adaptive Kapazität gegen Erde -Bequeme Parametereinstellung -Fernüberwachung und -verwaltung -Überwachung der positiven und negativen Pole -Isolationswiderstand gegen Erde -Alarm bei Verpolung der Spannung Spannungsversorgung: - 10-30VDC, Leistung 3w DC-Spannungsbereich: - 0V~2000V Messgenauigkeit der Gleichspannung: ≤2V+0,3% Messbereich des Isolationswiderstandes: 1KΩ~10 MΩ (DC Systemspannung:100V~2000V) Off-line Druckprüfung - <2mA Maximale Relais-Schaltspannung: - 250VAC/30VDC Maximaler Relais-Schaltstrom: - 3A Relaiskontaktwiderstand: - <100mΩ Isolationswiderstand des Relais - :100MΩ Norm - :IEC 61851-23 (2014-03):2014-11 Luftfeuchtigkeit - :85% Lagertemperatur: - - 40°C ~125°C Betriebstemperatur: - - 40°C ~75°C
