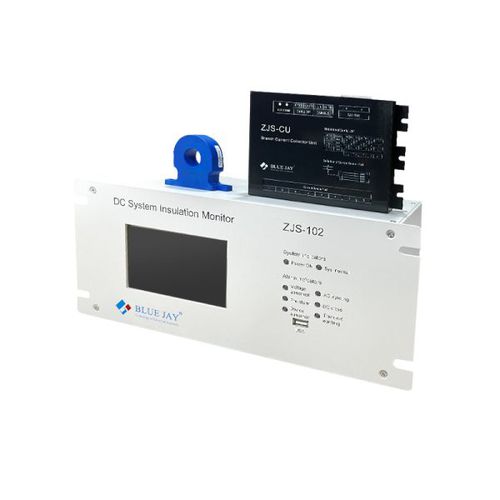

RS485-Isolationsüberwachungsgerät ZJS-102

DCfür DIN-SchieneModbus

Der DC-System-Isolationswächter ZJS-102 arbeitet nach dem Prinzip der reinen DC-Leckstromüberwachung und verfügt über die beiden Erkennungsmodi "symmetrische Brücke" und "unsymmetrische Brücke". Er bietet eine Echtzeitanzeige des Leckstroms für jeden Stromkreis. Das Online-Isolationsüberwachungssystem ZJS-102 bietet eine umfassende Überwachung von DC-Isolationsfehlern und ist in der Lage, verschiedene Erdungsfehler im DC-System zu erkennen. Dazu gehören Einpunkterdung, Mehrpunkterdung, zweipolige Erdung, AC-Eindringen, gegenseitige DC-Störungen, Batterieerdung und -positionierung, Spannungsausgleich, Timing-Erkennung, Druckdifferenzalarm, automatische Kalibrierung und mehr. Darüber hinaus bietet das Gerät Funktionen zur sofortigen Überwachung der Erdung und Alarmfunktionen zur Leitungswahl. Das Online-Isolationsüberwachungssystem besteht aus drei wesentlichen Komponenten: dem Hauptsteuergerät (Host), dem Stromabnehmer und dem speziellen DC-Leckstromsensor. Das Hauptsteuergerät dient als zentrale Steuereinheit für das gesamte System und fungiert als primäre Schnittstelle für die Anzeige von Überwachungsinformationen und die Eingabe von Einstelldaten. Die Sensoren sind an jeder DC-Einspeiseausgangsschleife installiert. Der Stromabnehmer, der zwischen dem Hauptgerät und dem Sensor positioniert ist, bietet Flexibilität bei der Wahl des Installationsortes je nach den Anforderungen. Er kann über den Kommunikationsbus direkt mit dem Host verbunden werden oder indirekt über den Kaskadenanschluss einer anderen Slave-Maschine, was die Installation und Verkabelung vereinfacht. Jeder Stromabnehmer kann mit bis zu 8 Sensoren verbunden werden.
