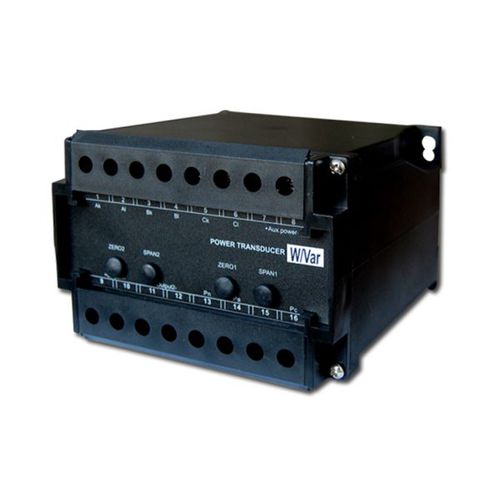

Leistungs-Messumformer / für DIN-Schiene QP-X series

Wirkleistung

Die Wechselstromwandler der Serie QP-X wandeln dreiphasige Wechselstromsignale in ein lastunabhängiges Gleichstromsignal um, das proportional zu Spannung (V), Strom (A), Wirkleistung (Watt) und Blindleistung (var) Frequenz (Hz) usw. ist. Drei Ausgangssignale werden in einem Wandler kombiniert, so dass dieser Wechselstromwandler als 3-Phasen-Spannungswandler bezeichnet werden kann. Die Strom- und Spannungssignale werden über Präzisionsinstrumententransformatoren in die Schaltung geleitet, um eine galvanische Trennung zwischen den Eingangsschaltungen und der Wandlerschaltung zu gewährleisten. Jedes Paar von Strom- und Spannungssignalen wird mathematisch miteinander multipliziert, um ein Produktsignal zu erzeugen, das proportional zur tatsächlichen Leistung und unabhängig von Wellenform und Phasenwinkel ist. - 0,5 Messgenauigkeit - RMS-Messung und -Ausgang - 35-mm-Din-Schienenmontage - RS485-Anschluss optional - Dreiphasige unabhängige Messung für 3P4W-Schleifen (optional) - Unterstützung kundenspezifischer Parameter Leistungssignal-Eingänge: Nenneingang: ../1A oder ../5A C.T. angeschlossen - 110V, 230V, 400V, 415V Wechselstrom Leistungsaufnahme : <1 VA Spannung - <0,2 VA Strom Überlastbarkeit : 1,2 mal kontinuierlich - 5sec @ 10-facher des Nennstroms - 2sec @ 2 mal der Nennspannung Frequenzbereich: 50Hz, 60Hz Messwert-Ausgang: - Standardausgänge (andere auf Anfrage) : 4~20mA, 0~5V, - 0~20mA; - 5~10V; - 0~10V; Maximale Last: 2000 Ω (Spannungsausgang) Restwelligkeit : <1% Spitze zu Spitze Ansprechzeit : <250ms 0-90% - <500ms 0-99%
