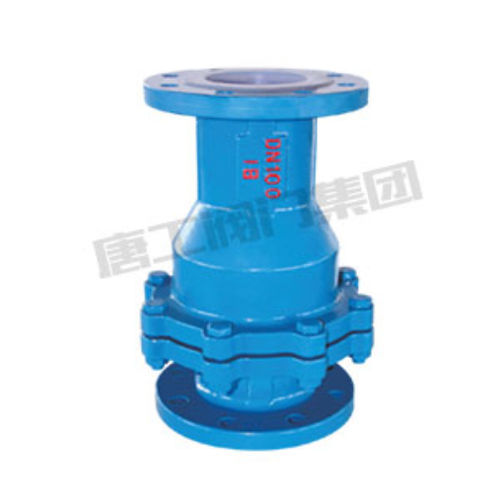

Klappenrückschlagventil

Hochdruck

Die Funktion dieses Ventiltyps besteht darin, den Durchfluss des Mediums nur in eine Richtung zuzulassen und den Durchfluss in eine Richtung zu verhindern. Normalerweise arbeitet diese Art von Ventil automatisch. Unter der Einwirkung des Flüssigkeitsdrucks, der in eine Richtung fließt, klappt die Ventilklappe 1. Die Scheibe des fluorierten Rückschlagventils hat die Form einer Scheibe und dreht sich um die Welle des Ventilsitzkanals. Da der innere Kanal des Ventils stromlinienförmig ist, ist der Durchflusswiderstand geringer als der des Rückschlagventils mit Drosselklappe. Es eignet sich für niedrige Durchflussmengen und schlechten Durchfluss. Es eignet sich für große Durchmesser mit häufigen Änderungen, aber es ist nicht für pulsierende Strömung geeignet, und seine Dichtungsleistung ist nicht so gut wie die des Hubventils. Rückschlagklappen werden in drei Typen unterteilt: einflüglige, doppelflüglige und mehrflüglige Typen. Diese drei Formen werden hauptsächlich nach dem Durchmesser des Ventils unterschieden. 2. Rückschlagventil mit Fluorkörper: ein Rückschlagventil, dessen Scheibe entlang der vertikalen Mittellinie des Ventilkörpers gleitet. Die Rückschlagklappe mit Schalldämpfer kann nur in horizontale Rohrleitungen eingebaut werden, vorzugsweise in vertikale Rohrleitungen. Bei Hochdruck-Rückschlagventilen mit kleinem Durchmesser kann die obere Scheibe eine Kugel sein. Die Form des Ventilkörpers des Rückschlagventils mit Schalldämpfer ist die gleiche wie die des Durchgangsventils (es kann gemeinsam mit dem Durchgangsventil verwendet werden), daher ist sein Fluidwiderstandskoeffizient größer. Der Aufbau ist ähnlich wie beim Geradsitzventil, und der Ventilkörper und der Ventilteller sind die gleichen wie beim Geradsitzventil. Der obere Teil des Ventiltellers und der untere Teil des Ventildeckels sind mit Führungshülsen versehen.
