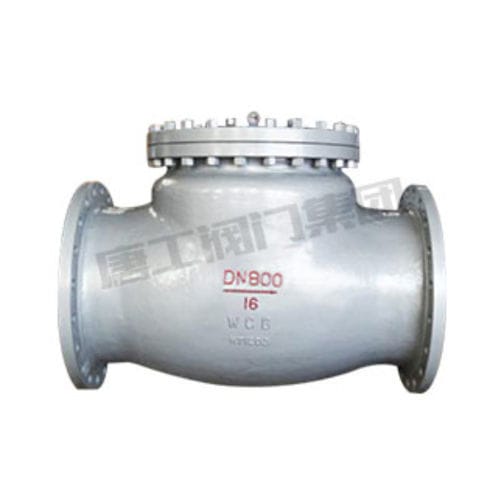

Klappenrückschlagventil

für Wasserfür Ölfür die chemische Industrie

Die Rückschlagklappe, auch Rückschlagventil oder Rückschlagklappe genannt, wird eingesetzt, um den Rückfluss des Mediums in der Rohrleitung zu verhindern. Das Ventil, das sich durch die Strömung und die Kraft des Mediums von selbst öffnet oder schließt, um den Rückfluss des Mediums zu verhindern, nennt man Die Rückschlagklappe ist für verschiedene Rohrleitungen mit Nenndruck PN1.0MPa~42.0MPa, Klasse150-2500; Nennweite DN15~1200mm, NPS1/2~48; Betriebstemperatur -196~540℃ geeignet. Mittlerer Rückfluss. Durch die Auswahl verschiedener Materialien (WCB, CF8(M), CF3(M), 1Gr5Mo, 15CrMo1V) kann es für verschiedene Medien wie Wasser, Dampf, Öl, Salpetersäure, Essigsäure, stark oxidierende Medien und Harnstoff eingesetzt werden. Hauptsächlich für Erdöl-, Chemie-, Pharma-, Düngemittel-, Strom- und andere Rohrleitungen verwendet. aufbau Die Rückschlagklappe verfügt über eine eingebaute Kipphebel-Schwenkstruktur. Alle Öffnungs- und Schließteile des Ventils sind im Inneren des Ventilgehäuses installiert und dringen nicht in das Ventilgehäuse ein. Mit Ausnahme der Dichtung und des Dichtungsrings, die im mittleren Flansch verwendet werden, gibt es insgesamt keine Leckstelle, wodurch die Möglichkeit einer Leckage des Ventils ausgeschlossen wird. Die Verbindung zwischen dem Kipphebel und der Klappenscheibe des Rückschlagventils erfolgt über eine kugelförmige Verbindungsstruktur, so dass die Klappenscheibe einen gewissen Freiheitsgrad im Bereich von 360 Grad hat und über einen entsprechenden Mikropositionsausgleich verfügt. Es ist für saubere Medien geeignet, nicht geeignet für Medien mit festen Partikeln und hoher Viskosität. Länge der Struktur: GB12221 Anschlussflansch: JB/T79-1994 Prüfung und Inspektion: JB/T9092-1999
