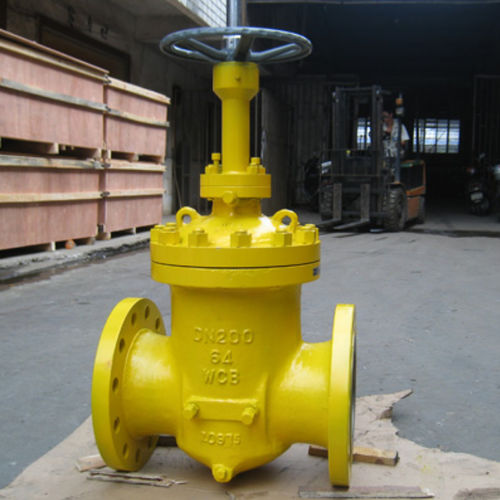

Segmentschütz

mit Handraddouble block and bleedfür Wasser

Hersteller von Durchgangsschützen für Rohrleitungen: Full Port Slab Through Conduit Gate Valves, elastischer oder metallischer Sitz, API 6D, API 6A, OS&Y, 2-48 Inch, Class 150-2500 LB. Med Slab Through Conduit Schieber werden mit vollem Durchgang, ansteigender Spindel OS & Y und mit schwimmenden Sitzen und Schieber, druckbeaufschlagt, für eine blasendichte Absperrung stromaufwärts und stromabwärts sowohl bei niedrigem als auch hohem Differenzdruck hergestellt. Doppelte Blockier- und Entlüftungsfunktion und automatische Entlastung von übermäßigem Körperdruck sind Standardmerkmale dieser Sitzkonstruktion. Die glatte, durchgehende Bohrung minimiert Turbulenzen innerhalb des Ventils und erzeugt in der offenen Stellung einen Druckabfall, der dem eines Rohrstücks gleicher Länge und gleichen Durchmessers entspricht. Die Sitzflächen befinden sich außerhalb der Strömung und sind daher vor der erosiven Wirkung der Strömung geschützt. Molche und Schaber können ohne Beschädigung durch das Ventil geführt werden. Med bietet durchgehende Rohrleitungsschieber in einem einteiligen Gehäuse mit den folgenden Merkmalen an: Druckstufen: ANSI-Klasse 150-2500 LB. Einhaltung der Normen: API 6D, API 6A oder gleichwertige Normen. Werkstoffe: Gegossener Kohlenstoffstahl, gegossener rostfreier Stahl, gegossener Duplex oder andere Sonderausführungen. Endanschlüsse: Flansch (FF, RF, RTJ) nach internationalen Normen. OS & Y, außenliegender Schaft und Joch. Elastischer oder metallischer Sitz als Option. Optionale Verriegelungsvorrichtung oder Spindelverlängerung. Optionales Oberteil nach ISO 5211. Med bietet Plattenschieber an, einschließlich, aber nicht beschränkt auf ▲ Schieber mit elastischem Sitz für Rohrleitungen ▲ Schieber mit Metallsitz durch die Rohrleitung
