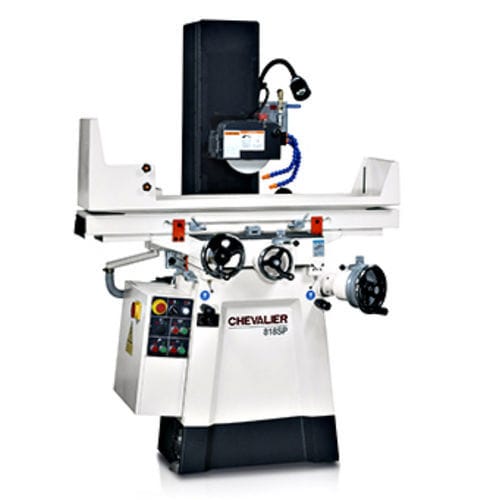

Schleifmaschine für Werkstücke 818SP

vertikalmanuell

Der Tisch verfährt auf linearen Kugellagern und D2 (SKD11) gehärteten und geschliffenen Führungsbahnen. Verstärkte gerippte Säule mit gehärtetem und geschliffenem Führungsbahnsystem. Elevating & Cross-Feed Leitspindeln sind gehärtet und geschliffen. Der Sattel läuft auf Turcite-B beschichteten und handgeschabten Doppel-V-Führungsbahnen. Vertikales Handrad in Hüfthöhe. 0. 000050" (0,001mm) vertikaler Mikrovorschub. Dauerhaft geschmierte und abgedichtete Patronenspindel mit zwei Paaren von Schrägkugellagern der Klasse 7 (P4). dynamisch ausgewuchteter 2HP Spindelmotor. Automatisches Schmiersystem. Meehanite-Gussteile. Dank der Konstruktionsmerkmale der Maschine und des speziell entwickelten Spindelmotors der Klasse V3, der eine ausgezeichnete Steifigkeit und Stabilität bietet, kann mit diesen Maschinen eine Spiegeloberfläche präzise und effizient hergestellt werden. Doppeltes "V" + Turcite-B auf der Z-Achse Tischgröße (B x L): bis zu 200 x 450 mm (8" x 18") Kugelumlaufspindel am Quervorschub Tischoberfläche bis Spindelmitte: 500mm (20") Parallelabrichtvorrichtung (manuell). Mikro-Quertransportvorrichtung. Spurkranz. Stanzform. Maschinenleuchte. Diamantabrichter. Kreuzvorschub-Kugelumlaufspindel. Präzisionsschraubstock. Spritzschutz. Universal-Radschutz für die Seitenformung. Schnell-Elevationsvorrichtung. Elbe-Schleifscheibe (für Spiegelflächenschleifen). Auswuchtständer. Auswuchtständer (Rollentyp). Spannfuttersteuerung (mit variabler Haltekraft und automatischer Entmagnetisierung). Permanentmagnetisches Spannfutter. Neigbares elektromagnetisches Spannfutter. Neigbares Dauermagnetfutter. Elektromagnetisches Spannfutter. Kombinierte Kühlmittel- und Staubabsauganlage (mit Magnetabscheider). Kühlmittel-System. Kühlmitteleinrichtung mit Filter. Kühlmittelsystem mit manueller Papierzuführung (mit 1 Papierrolle). Kühlmitteleinrichtung mit Magnetabscheider.
