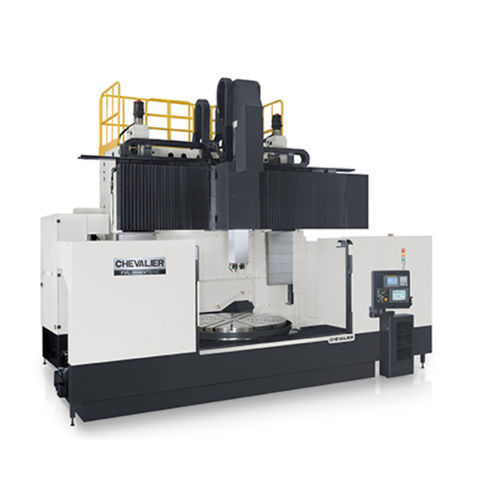

CNC-Drehmaschine FVL series

vertikalDrehtisch48 Werkzeuge

Ein patentiertes, kupplungsartiges Klemmsystem und 8 hydraulische Verriegelungsstifte halten das Werkzeug bei schweren Zerspanungsarbeiten in Position. Während des Einsatzes hält der Drehmeißelhalter einen Abstand von 0,5 mm zwischen Spindelkonus und Werkzeugkonus, wodurch die Belastung der Stößelspindellager eliminiert und die Lebensdauer der Spindel erheblich verlängert wird. Die programmierbare ±100-mm-Y-Achse ist ideal für das Nutenfräsen und die Multitasking-Bearbeitung geeignet. Der Drehtisch wird von einem leistungsstarken Spindelmotor mit ZF-Getriebe angetrieben, für die Bearbeitung mit niedriger Geschwindigkeit und hohem Drehmoment oder mit hoher Geschwindigkeit für die Feinbearbeitung. Technische Daten FANUC oder SIEMENS Steuerung Kastenförmiger Aufbau Max. Gewicht: bis zu 13.600kg (30.000 lbs.) Getriebe: 2-Gang-Getriebe Live Tooling, C-Achse und Y-Achse verfügbar Schleifvorrichtung verfügbar Fräs- und Schleiffunktion verfügbar Wahlweise Siemens 840D Steuerung. Automatische Schleiffunktion. ZF-Getriebe für Frässpindel. Linearmaßstäbe für X- und Z-Achse. Automatische Werkzeuglängenmessung. Werkstückvermessung. 70,50,oder 20 bar Kühlmittel durch die Spindel (CTS). Patronenfiltersystem für CTS. Papierfiltersystem für CTS. Zentrifugen-Filtersystem für CTS. Kühler für das Kühlmittelsystem. hydraulisches 3-Backen-Futter. unabhängiges 4-Backen-Futter. 32T Werkzeugmagazin. Werkstückreinigungspistole (Luft). Werkstückreinigungspistole (Wasser). Bedienerplattform. Drehwerkzeughalter für VTC+CY: OD Werkzeughalter / ID Bohrstange / OD Bohrstange. Drehwerkzeughalter für VTC+CY: Spannzangenhalter (Gewindeschneiden) Spannzangenhalter (Bohren) Weldon-Futterhalter (mit zwei Kühlmittelkanälen) Modularer Bohrkopf Planfräshalter. Schleifende Werkzeuge.
