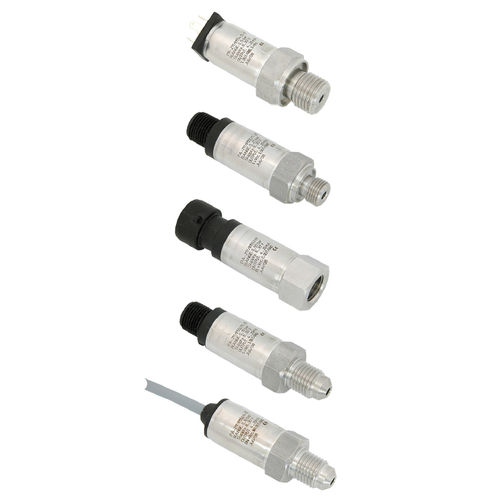

Relativdruckmessumformer 21 Y series

piezoresistivanalogprogrammierbar

„ Technologie: Die Y-spurigen Übermittler haben einen extrem kleinen Temperaturfehler. Dieses ist erzielt unter Verwendung eines zusätzlichen Stromkreises, der einen Temperaturfühler enthält, der die Temperatur unterteilt Strecke in Felder, die 1,5 Kelvin (K) breit sind. Werte des TK null und TK Ausgleiches werden für jedes Feld berechnet und programmiert in den zusätzlichen Stromkreis. Während der Operation diese Werte werden in den Analogsignalweg abhängig von der Temperatur eingezogen. Jede Temperatur ist die „Kalibrierungstemperatur“ für diesen Übermittler. Die Genauigkeit davon wird hauptsächlich bestimmt durch Linearitäten. 120 Felder sind verfügbar und stellen eine mögliche Temperaturspanne 180 K. dar. breiter die Temperaturspanne, das größer die Menge der Prüfung das ist erforderlich, herabzusetzen Ungenauigkeit des mathematischen Modells. Flexibilität: Der Umfang einer vertikalen Strecke der Fertigung, die Modularbauweise und programmierbare Elektronik machen es möglich, die großen, Kunde-spezifischen Reihen herzustellen. Die Druck-Sensoren (Isoliermesszellen) werden in den großen Mengen hergestellt und gehalten auf Lager. Diese werden dann in den erforderlichen Übermittlerkopf geschweißt, ausgerüstet mit Elektronik und kalibriert über der gesamten Temperatur- und Druckstrecke in den Systemen mit bis 1000 messende Stationen. mPm Verbindungsstücke, Verbindungsstücke M12, Packard-Verbindungsstücke und Kabelanschlüsse werden wie benutzt Standard für die elektrische Verbindung. In der Relativdruckversion ist der Umgebungsdruck geführt in den Innenraum über Kabel oder connector. \ /html“
