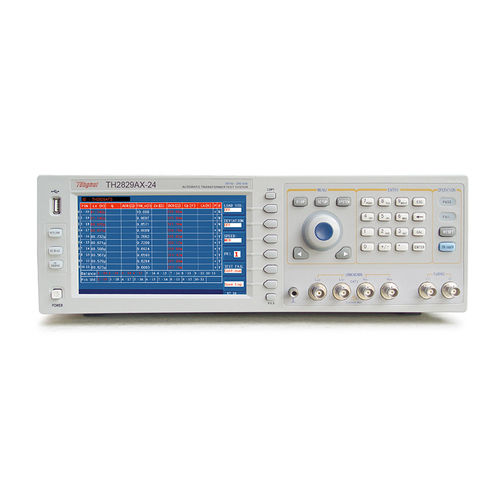

Stromprüfgerät TH2829AX-24

Widerstandautomatischfür Transformatoren

Automatisches Transformatorprüfsystem Grundgenauigkeit: 0,05% Frequenz: 20Hz-200kHz AC-Signal: 5mV-2V(Option 10V) DC-Vorspannungsstromquelle 0+/-10V, 0+/-100mA Maximale Test-PINs: 24PIN LCR-Funktion Optional Merkmale ■ 7-Zoll-TFT-LCD-Display mit einer Auflösung von 800×RGB×480 ■ Frequenz bis zu 1MHz, Auflösung: 0.5mHz ■ Signalpegel: 5mV-2Vrms, optional (2Vrms-10Vrms) ■ Eingebaute 0-100mA/0-10V Bias-Stromversorgung, optional 1A/2A Bias-Stromquelle ■ Prüfgeschwindigkeit bis zu 75 Mal/Sek ■ Erkennung der Durchlass- und Sperrkennlinie von Dioden ■ Verbesserte Prüfung von Transformatoren mit hohem Windungsverhältnis und schwacher Kopplung ■ Verbesserte DCR-Prüfmöglichkeiten ■ Ein einziger Bildschirm kann alle Scan-Testergebnisse anzeigen ■ Zeitstempelsystem: Speicherdatei-Einstellung, Kalibrierungsabweichung und Abzugszeit ■ Sortierung der ausgewählten Scan-Parameter ■ Selbsttest der Abtastvorrichtungsrelais ■ Flexibles Verfahren zur Ableitung von Abweichungen ■ Mehrere Behandlungsmöglichkeiten für FAIL-Fälle ■ Einzelparameter-Prüfzyklus zur Prüfung unabhängiger Wicklungen ■ Erhöhte Sicherheit: Administrator- und Bedienerpasswörter ■ Eingebaute statistische Analysefunktionen: Cpk, Cp, Ck, etc. ■ Barcode-Lesefunktion kann zur Auswahl einer Einstellungsdatei oder zur Verwaltung der Art der Prüfprodukte verwendet werden ■ Optionale Möglichkeit zur Programmierung von Test-Setup-Dateien auf PC-Ebene ■ Online-Upgrade-Modus: USBHOST oder RS232 ■ Unterstützung der Vernetzung mehrerer Geräte über die LAN-Schnittstelle ■ Rückwärtskompatibel mit TH2818X/TH2819X Parametereinstellungsdatei ■ Speicherung: Intern: 100 Gruppen von Einstellungsdateien zum Speichern auf der Festplatte: 500 Gruppen von Konfigurationsdateien, Testdaten im CSV-Format, Bilder im GIF-Format
