Automatisches Transformatorprüfsystem
Grundgenauigkeit: 0,05%.
Frequenz: 20Hz-500KHz
Elektrischer Pegel: 5mV-20V/50uA-100mA
DC-Vorspannungsstromquelle 0+/-40V, 0+/-100mA
Linux-Betriebssystem
Maximale Test-PINs: 288PIN
Hohe Geschwindigkeit >1000 mal/Sekunde
LCR-Funktion Optional
Merkmale
■ Die Prüfgeschwindigkeit beträgt bis zu 1000 mal/s (>10kHz), ohne Reaktionszeit des Relais
■ Prüfpegel bis zu 20Vrms
■ Die Vorspannung ist eingebaut ±40V/±100mA/2A

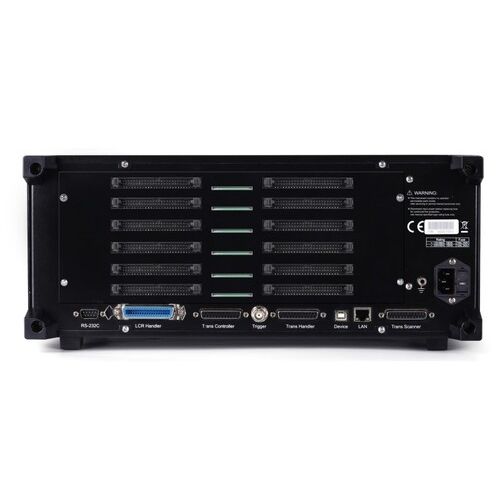

■ Bis zu 288 Testpins (nur TH2840NX)
■ Industriefreundliche Benutzerfreundlichkeit: Linux-Bodenschicht, integrierte Hilfedatei
■ 10,1 Zoll 1280×800 kapazitiver Touchscreen
■ Grafische Pin-Zuordnungsseite, so dass die Verdrahtung kein Problem mehr darstellt
lk-Einstellung erfordert keine Eingabe des Streuinduktivitäts-Pins, was intuitiver ist
■ Verbesserte Gleichgewichtsabtastfunktion, von 5 Punkten auf 10 Punkte
■ Bereichsumschaltung mit elektronischem Schalter, schnelle Geschwindigkeit, lange Lebensdauer, kein Rauschen
■ Optionale LCR-Funktion
ungefähr 100M Speicherplatz für Einstellungsdateien in der Maschine und große Speicherkapazität für U-Disk-Einstellungsdateien
■ Unterstützung des Host-Computers für die Konvertierung der frühen Modelldateiformate zur Gewährleistung der Kompatibilität
Anwendungen
■ Abtastprüfung von Schalttransformatoren, umfassende Analyse der Eigenschaften.
■ Abtastprüfung von Netztransformatoren, umfassende Analyse der Eigenschaften
■ Mehrkanalige Abtastprüfung von diskreten passiven Bauteilen (L, R, C)
■ Relais-Antriebsleitungspaket, Kontaktwiderstand Mehrkanal-Abtastprüfung
■ Mehrkanaliger DC-Widerstand DCR-Abtasttest
■ Umfassende Testanalyse von mehreren passiven Komponenten im Impedanznetzwerk
---
