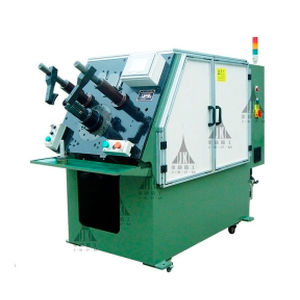

Kuvertiermaschine QX02

Das Spuleneinlegeverfahren ist der wichtigste Prozess bei der Herstellung eines Stators für einen Elektromotor. Das Spuleneinlegewerkzeug ist das Kernstück der Spuleneinlegemaschine. Um die Spule Einfügen reibungslos zu halten, entwerfen und fertigen wir verschiedene Arten von Insertion Werkzeuge mit absolut hoher Qualität, gut widerstandsfähig. - Statorstapelhöhe: 5mm-130mm - Max. Stator-Außendurchmesser : φ160mm - Stator I.D.-Bereich : φ17mm-φ110mm - Verdrängung der Ölpumpe : / - Luftdruck : 0.5-0.8MPa - Stromversorgung : 380v/ 50Hz Dreiphasen-Vierdraht - Leistung : 2.5Kw - Dimension(L*W*H) : 1500mm * 740mm * 1600mm - Gewicht : ≈1000kg Das Einsetzen der Spule ist der wichtigste Prozess bei der Herstellung eines Stators für einen Elektromotor. Das Werkzeug zum Einsetzen der Spule ist der wichtigste Teil der Spuleneinsetzmaschine. Damit das Einsetzen der Spule reibungslos funktioniert, entwerfen und fertigen wir verschiedene Arten von Einsetzwerkzeugen mit absolut hoher Qualität und hoher Widerstandsfähigkeit. Diese Maschine steuert die Hauptwelle, die Zuführungswelle für das Keilpapier und die Indexierungswelle des Keilmagazins über ein PLC-Steuerungssystem, das mit einem intelligenten Mensch-Maschine-Kommunikationssystem zusammenarbeitet. Sie führt Lackdrähte ein, schneidet und formt Schlitzkeile und fügt die Keile in die Statorschlitze ein, wenn die Spule eingelegt wird, was das Einlegen von ein- und mehrphasigen Spulen und das Einlegen von Schlitzkeilen in einem Schritt erledigt. Die Vorteile der Maschine sind ein gleichmäßiges Drehmoment beim Einschieben der Drähte, eine stabile Formung des Nutenkeils, eine hohe Produktionseffizienz, niedrige Kosten, eine einfache und zuverlässige Nutzung und Wartung.
