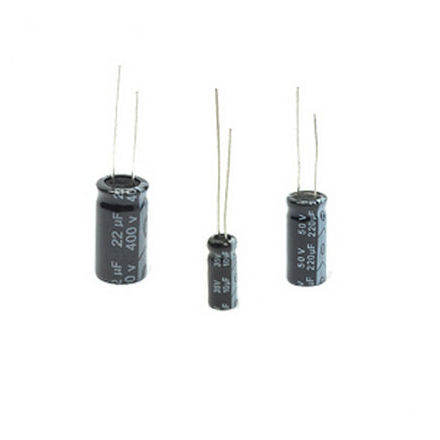

Elektrolytischer Kondensator EGCA-01

für Leiterplattenfür Dissipationsfaktor

Aluminium-Elektrolyt-Kondensator Gegenstände - Merkmale Kategorie Temperaturbereich - -40 ~ 105°C Nennspannungsbereich - 6.3 ~ 100Vdc Kapazitätstoleranz - ± 20% (M) (bei 20'C ,120Hz) Ableitstrom - 1≤0.01CV oder 3 uA, je nachdem, welcher Wert größer ist Wo 1: Maximaler Ableitstrom(uA). C: Nennkapazität(uF), V: Nennspannung(V) (bei 20C nach 2 Minuten) Dissipationsfaktor (tan 6) - Bemessungsspannung (Vdc) - 6,3 - 10 - 16 - 25 - 35 - 50 - 63 - 100 tan δ (max) - 0,22 - 0,19 - 0,16 - 0,14 - 0,12 - 0,1 - 0,09 - 0,08 Wenn die Nennkapazität 1.000uF überschreitet, addieren Sie für jede Erhöhung um 1.000uF 0,02 zu dem obigen Wert Tieftemperatur-Charakteristik (Max,Impedanzverhältnis) Bemessungsspannung (Vdc) - 6,3 - 10 - 16 - 25 - 35 - 50 - 63 - 100 Z (-25 °C) /Z (+20°C) - 4 - 3 - 2 Z (-40 °C) /Z (+20 °C) - 8 - 6 - 4 - 3
