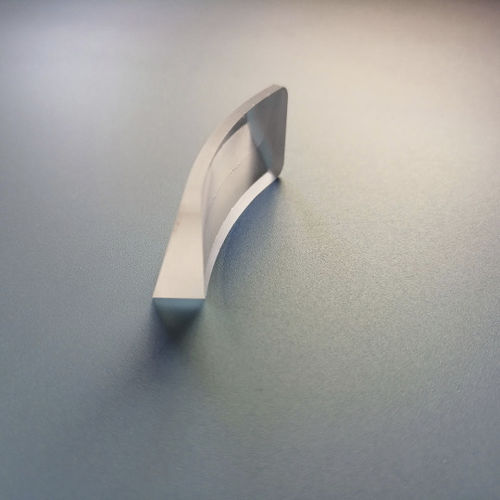

Zylindrische Linse YTL1904

Meniskusaus BK7-Glasaus Zinkselenid

Herkunftsort: China Markenname: YT Modell-Nummer: YTL1904 Verwendung: Optisch Struktur: konvex-konkav Form: Meniskus Marterial: N-BK7,Borofloat,Saphir,CaF2,Znse,Ge,Si Durchmesser: 1-500mm Maßtoleranz: +/-0.1mm Dicke Toleranz:: +/-0.1mm Durchlässigkeit: > 90% Oberflächengenauigkeit: 1/4, 1/2 Lambda (je nach Bedarf) Oberflächengüte: 10/5, 20/10, 40/20 (je nach Bedarf) Parallelität:: 1arcsec, 1arcmin, 3arcmin (je nach Bedarf) Beschichtung:: Unbeschichtet oder beschichtet (je nach Bedarf) Lichte Apertur: >90% Meniskus-Zylinderlinse Zylinderlinsen werden in der Regel verwendet, um einfallendes Licht auf eine Linie zu fokussieren oder das Seitenverhältnis eines Bildes zu ändern. Zylinderlinsen haben eine einzige zylindrische Oberfläche, die bewirkt, dass das einfallende Licht nur in einer einzigen Dimension fokussiert wird, wodurch das Bild gestreckt wird. Zylinderlinsen sind mit positiver oder negativer Brennweite erhältlich und eignen sich ideal für die Erzeugung von Laserlinien oder die anamorphotische Strahlformung zur Zirkularisierung von Laserleistungen. Meniskus-Zylinderlinse Die Meniskus-Zylinderlinse kann die NA des Systems erhöhen, während sie die sphärischen Aberrationen insgesamt nur geringfügig erhöht. Die negative Meniskuslinse wird verwendet, um die Brennweite einer anderen Linse zu erhöhen und gleichzeitig die Winkelauflösung der optischen Baugruppe beizubehalten. Diese Linsenform wird am besten verwendet, wenn eine Konjugierte relativ weit von der Linse entfernt ist.
