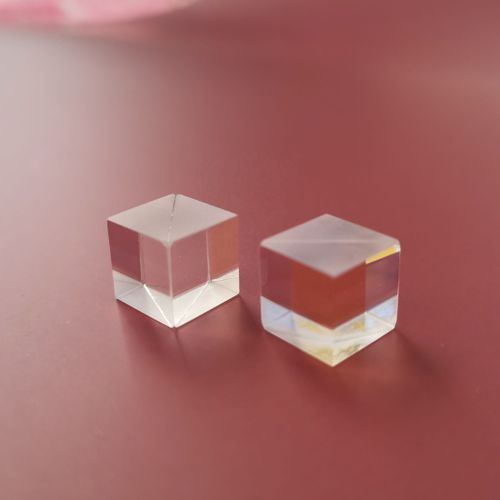

Strahlteilerprisma YT-294

aus BK7-Glasaus H-K9L-Glas

Herkunftsort: Jilin, China Markenname: YT-294 Material: Glas, BK7/K9 Oberflächenqualität: 40/20, 40-20 Maßtoleranz: +/-0,2, +0/-0,2mm Winkeltoleranz: +/-2 Ebenheit: L/8 Abmessung: 10*10*10 Ebenheit der Oberfläche: L/8 S-Polarisations-Reflexion (%): >99 P-Polarisations-Durchlässigkeit (%): >90 Extinktionsverhältnis: 1000:1 Strahlabweichung (arcmin): ±3 Spezifikation der Beschichtung: Ravg <0,5% @445nm N-BK7 polarisierendes Strahlteiler-Würfelprisma Yutai bietet polarisierende Strahlteilerwürfel in den Größen 5 mm, 10 mm, 1/2„ (12,7 mm), 20 mm, 1“ (25,4 mm) und 2“ (50,8 mm) an. Die dielektrische strahlteilende Beschichtung wird auf die Hypotenuse eines der beiden Prismen aufgetragen, aus denen der Würfel besteht. Anschließend werden die beiden Prismenhälften mit Zement zusammengefügt (siehe Abbildung oben). Der eingravierte Punkt auf der Oberseite des Würfels zeigt das Prisma mit der Strahlenteiler-Beschichtung an. Das Licht kann in jede der polierten Flächen eingestrahlt werden, um die s- und p-Polarisation zu trennen. Auf Würfeln, die größer als 5 mm sind, sind außerdem Pfeile eingraviert, die eine mögliche Ausrichtung anzeigen.
