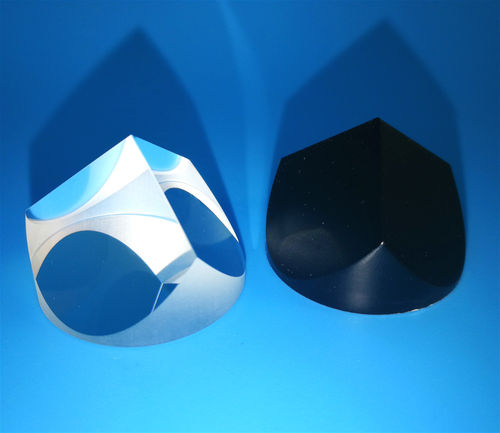

Optisches Prisma / Reflex-Lichtschranke

Quarzglasaus BK7-Glas

​Retroreflektoren (Corner Cube Prisms) sind dreiflächige Prismen, die aus einem massiven Stück N-BK7 Glas/UVFS hergestellt werden. Wir bieten sowohl Retroreflektoren als auch Versionen mit Antireflexbeschichtungen (AR) an. Sie haben unbeschichtete Reflexionsflächen und beruhen auf Totalreflexion (TIR); wir bieten auch rückseitig beschichtete Retroreflektoren an, die Spiegelreflexionen an der zweiten Oberfläche verwenden, die Polarisationsänderungen auf <10° mit minimaler eingeführter Elliptizität minimieren. Produktbeschreibung Retroreflektoren reflektieren ein Bild oder einen Strahl über drei Reflexionen zurück in seine ursprüngliche Richtung. Der Strahl oder das Bild wird invertiert und um 180° reflektiert, auch wenn der Einfallswinkel nicht Null ist. Die Unempfindlichkeit der Ausrichtung dieser Prismen macht sie zu idealen retroreflektierenden Optiken. Bei diesen retroreflektierenden Prismen sind der einfallende und der reflektierte Strahl innerhalb von 3 Bogensekunden parallel. Wenn der einfallende und der reflektierte Strahl jedoch nicht genau auf die Mitte der Optik treffen, überlappen sie sich nicht, sondern sind gegeneinander verschoben. Wenn der einfallende Strahl beispielsweise 3 mm rechts von der Mitte auf die Optik trifft, tritt der retroreflektierte Strahl 3 mm links von der Mitte aus. Diese Retroreflektoren sind in der Vermessungsindustrie weit verbreitet. Spezifikationen: Werkstoff: K9/Geschmolzene Kieselsäure Dimensionstoleranz: +0/-0,1 mm Oberflächenqualität: 40/20 Wellenfrontverzerrung: λ/8 bei 632,8 nm Umfassender Winkel accuracy：2-10" Abschrägung: Schutz-Fase
