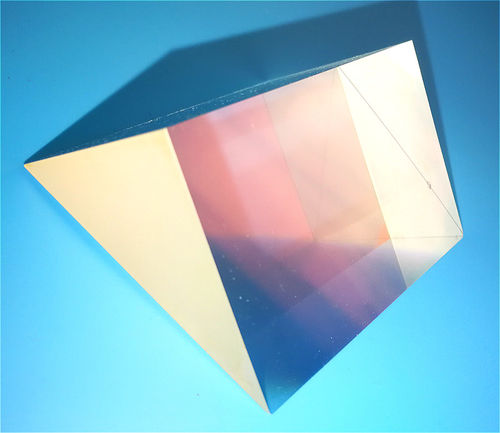

Rechtwinkliges Optisches Prisma
Quarzglasaus BK7-Glas

rechtwinkliges Optisches Prisma
rechtwinkliges Optisches Prisma
rechtwinkliges Optisches Prisma
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
rechtwinklig
Material
Quarzglas, aus BK7-Glas

Beschreibung

Das rechtwinklige Prisma ist das am weitesten verbreitete Prisma. Es nutzt die inhärente innere Totalreflexion (TIR) an der Hypotenuse, um das Bild umzukehren und eine Richtungsänderung von 90° zu erreichen. Dadurch entsteht ein linkshändiges Bild, und je nach Ausrichtung des Prismas kann das Bild invertiert oder umgedreht werden. Rechtwinklige Prismen können auch in Kombination zur Bild-/Strahlverschiebung verwendet werden. Es ist typischerweise auf der Hypotenuse mit Al /Ag/Au beschichtet, um die Reflektivität zu verbessern, während die Ein- und Ausgangsflächen mit MgF2 (einer gewöhnlichen AR-Beschichtung) beschichtet sind.3mm/5mm/10mm/12,7mm/20mm/25,4mm/25,4mm/30mm könnten schnell von Yutai Optik geliefert werden. Produktbeschreibung Yutai's Vorschlag für Ihre Wahl: a.Rechtwinkelprisma mit AR-Beschichtung auf der Hypotenuse, wenn Sie Ihr Prisma als Retroreflektor verwenden möchten und Sie die Oberflächenreflexionen über den spezifizierten Wellenlängenbereich der Beschichtung reduzieren möchten. b.Rechtwinkelprisma mit geeigneter AR-Beschichtung auf den Schenkeln, wenn Sie Ihr Prisma als 90-Grad-Reflektor verwenden möchten und Sie Oberflächenreflexionen über den spezifizierten Wellenlängenbereich der Beschichtung reduzieren möchten. Spezifikationen: Rechtwinklige Prismen Materialien : BK7,Quarzglas Abmessung Tolerance:±0,1mm Winkel Tolerance:90% Abschrägung: < 0,2mm×45° Beschichtung : Kundenspezifisches Design Sehr empfohlene RAP-Liste von Yutai Optik: H-KL9(BK7) Rechtwinklige Prismen,

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Changchun Yutai Optics Co., Ltd. anzeigen
