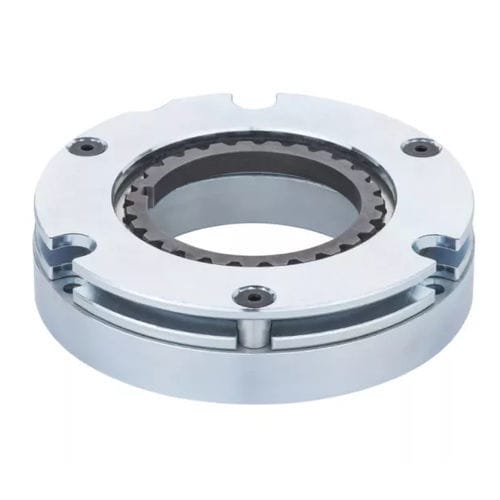

Scheibenbremse MBS-H series

FederdruckmechanischMiniatur

Hohlwelle Übererregung Ultradünne Federbremse Anwendung: Robotik, Industrie 4.0, Servomotoren * Optionales Zubehör: PWM-Steuerung * Hohlwelle, flexibler Verdrahtungsraum, kundenspezifische Anpassung möglich MBS-H Hohlwelle Übererregung Ultradünne Federbremse MBS-H, Hohlwelle Übererregung Ultradünne Federspeicherbremse Zusätzlich zur dünnen Struktur der ursprünglichen MBS-Bremse ermöglicht die Reibscheibe mit großem Innendurchmesser die Installation der Bremse mit Hohlwellenmotoren oder Gelenken von Miniaturrobotern. Sie bietet außerdem flexiblen Wickelraum für die mechanische Struktur, da die Drähte durch die Mitte der Bremse geführt werden können. Um Strom zu sparen, kann die Verwendung eines Übererregungsreglers den Stromverbrauch reduzieren. Installationskontrollpunkte Um eine Lockerung zu verhindern, sind Schrauben mit Klebstoff zur Befestigung erforderlich. Wellentoleranz - Bitte beachten Sie h7 (JIS B 0401) für die Auslegung. Das Bremsmoment wird über die Verzahnung der Reibscheibe auf die Nabe übertragen; daher muss die Nabe fixiert werden, um axiale Bewegungen zu verhindern. Um den Stromverbrauch zu reduzieren, verwenden Sie bitte MBS-H mit PWM-Regler. Die für die Installation der Bremse erforderliche Präzision entnehmen Sie bitte der nachstehenden Tabelle. Merkmale Anwendbar mit Hohlwelle Flexibler Verdrahtungsraum Einfacher Einbau Dünn und leicht Niedriger Stromverbrauch
