Analoges EA Modul ISCM TDK-Micronas HAL

CompactRIO4 KanäleFPGA

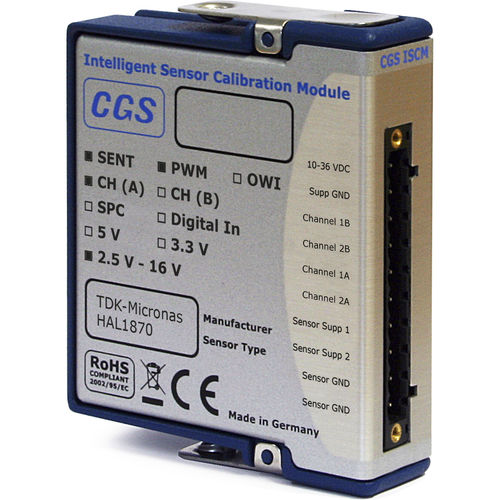

Das von CGS entwickelte CompactRIO-Modul “ Intelligent Sensor Calibration Module “ (C30) kann bis zu 2 TDK-Micronas HAL 1870/1890 Sensoren parallel programmieren und kalibrieren. Zusätzlich kann das Modul die Daten über PWM auf Kanal 1 und 2 parallel lesen. Dies ist auch möglich, wenn die Sensoren ihre Daten über unterschiedliche Protokolle ausgeben, z. B. Sensor 1 soll programmiert werden und Sensor 2 wird zur PWM-Dekodierung verwendet. Die Rechenleistung für die aufwendige Programmierroutine stellt ein im Modul verbauter FPGA zur Verfügung. Der FPGA des CompactRIO-Chassis wird nur für die Kommunikation mit dem CGS-Modul benutzt. Dadurch können bis zu 8 intelligente Module pro Chassis betrieben werden. Das Modul ist zum Kalibrieren verschiedener Sensoren mehrerer Hersteller verfügbar. Eine Liste der unterstützten Sensoren wird auf Anfrage zugesendet. Die Sensoren werden über das Modul von einem externen Netzteil (10-36 V, nicht im Lieferumfang enthalten) versorgt.
