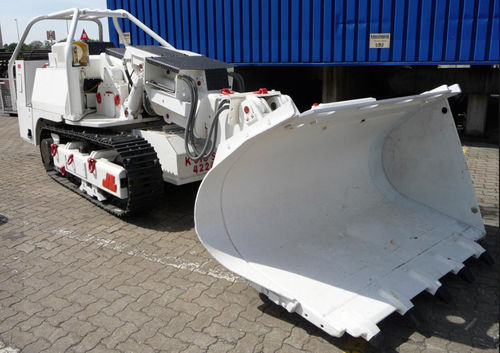

Lader auf Raupen K313S

Teleskop

Der Seitenkipplader K 313 S ist für Ladearbeiten im Bergbau konzipiert. Er kann aber auch im Tunnel- und Stollenbau eingesetzt werden. Eine Besonderheit ist der Teleskopausleger, der eine horizontale Verschiebung der Schaufel während der Verladung ermöglicht. Der gesamte Teleskopausleger kann jeweils um 20° geschwenkt werden. Dadurch und durch den Hub des Teleskopzylinders von 900 mm kann das Be- und Entladen aus dem Stand erfolgen, ohne das Material zu beschädigen. Die maximale Entladehöhe der Seitenkippschaufel beträgt 1,85 m. Der Lader kann leicht in Transporteinheiten zerlegt werden. Alle Komponenten sind mit stabilen Befestigungspunkten für den Transport ausgestattet Unterbaugruppe Technische Daten Lader komplett Typ: K 313 S gesamtgewicht 12500 kg Spezifischer Bodendruck 9,9 N/cm2 Steigfähigkeit 25 gon Standsicherheit max. Längsneigung steigend 25 gon max. Längsneigung fallend 25 gon max. Querneigung ± 10 gon Fahrgeschwindigkeit - ebene - bei 25 gon Steigung max. 5000 m/h (= 1,4 m/s) max. 2500 m/h (= 0,7 m/s) Antriebsleistung 90 kW Theoretische Ladeleistung 1,3 - 1,6 rm3/min (Beladen und Kippen der Schaufel mit Nenninhalt aus dem Stand) schaufelinhalt 1000 - 1200 l Abreißkraft am Schaufelzahn 50 kN Eindringkraft (horizontal) 90 kN - durch den Vorschubzylinder 90kN - durch das Fahrgestell 80kN Hauptabmessungen - Länge 6930 mm, mit ausgefahrenem Teleskopausleger 7830 mm - breite 1630 mm - Höhe 1665 mm ohne Schutzaufbau (Lader in Parkposition) 2000 mm mit Schutzaufbau
