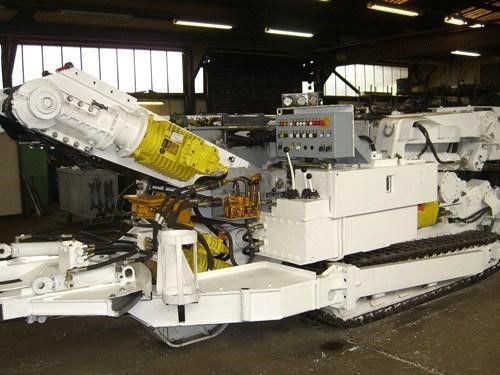

Teilschnittmaschine für punktuellen Stoss Type AM 50

Tunnelbau und Bergbau Der ALPINE MINER AM 50 ist eine Teilschnittmaschine, die für das Schneiden von mittelhartem Gestein mit einer einaxialen Druckfestigkeit von bis zu 90 MPa (800 kp/cm2) ausgelegt ist. Die Maschine ist aber auch in der Lage, dünne Flöze aus härterem Material zu schneiden, wenn diese in einer Ortsbrust angetroffen werden. Das bedeutet, dass der AM 50 die meisten Gesteine mit wirtschaftlicher Effizienz schneiden kann. Damit hat der AM 50 ein breites Einsatzspektrum: Streckenvortrieb im Bergbau und in der Mineralienindustrie, Tunnelvortrieb im Hoch- und Tiefbau sowie Strebarbeiten in vielen Bergbausituationen. Der ALPINE MINER AM 50 bewegt sich auf einzeln angetriebenen Raupenfahrwerken, die von Elektromotoren angetrieben werden. Er ist für Steigungen von bis zu ±18 gon ausgelegt. Konstruktive Vorteile wie einfache Demontage, geringe Bauhöhe und geringes Gewicht ermöglichen den Einsatz unter allen Bergbaubedingungen. Die Maschine ist für einen maximalen Schneidbereich von 4,0 m in der Höhe und 4,8 m in der Breite ausgelegt. Das selektive Schneidprinzip, bei dem der Schneidausleger in alle Richtungen geschwenkt werden kann, ermöglicht es, jedes Profil innerhalb des angegebenen Bereichs zu schneiden, ohne die Maschine zu bewegen. Es sind auch Anbaugeräte erhältlich, die der Maschine eine größere Reichweite nach oben verleihen. Aufgrund der leichten Beweglichkeit der Maschine muss der Kappbereich nicht erweitert werden. Gesamthöhe - 1645 mm Gesamtlänge mit schwenkbarem Förderband - 11600 mm Gesamtbreite ohne Schürze - 2200 mm Gesamtgewicht mit Schwenkband - ca. 29,5 Tonnen Breite des Raupenfahrwerks - 1580 mm Breite der Raupenfahrwerke - 370 mm Bodendruck unter den Raupenfahrwerken - 16 N/cm² (1,6 kp/cm²) Breite der Schürze optional - 2 m, 2,5 m, 3 m
