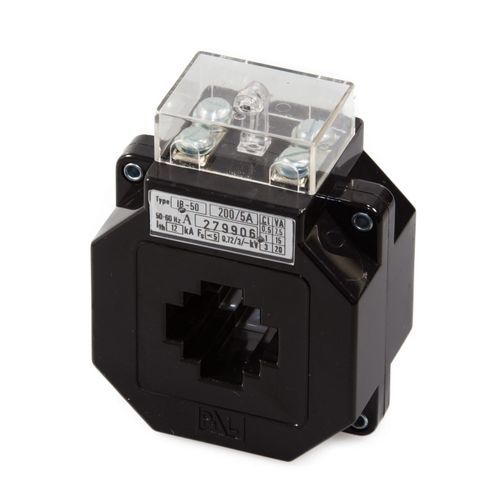

Stromtransformator IB-50

Gießharzfür den Inneneinsatzfür Schutz

SCHUTZSTROMWANDLER Abmessungen - 105 x 76 x 50 mm Primärstab - 30 x 10 mm Rundleiter - ⌀ 23 mm Während Messstromwandler dazu dienen, oberhalb des Nennstrombereiches in die Sättigung zu gehen (dargestellt im Überstrombegrenzungsfaktor FS), um im Falle eines Netzfehlers (z. B. Primärkurzschluss) den Anstieg des Sekundärstromes zu verhindern und die Anlagen im Sekundärkreis zu schützen, wird ein Schutzstromwandler dazu verwendet, weit außerhalb seines Nennstrombereiches in die Sättigung zu gehen, um z. B. Schaltanlagen durch Distanzrelais, Überstromrelais usw. zu schützen. Die Nenngenauigkeitsklassen sind 5P und 10P. "P" bedeutet "Schutz". Der Überstrombegrenzungsfaktor (in %) wird hinter der Genauigkeitsklasse angegeben. Das bedeutet z.B. 10P5, wenn der Primärstrom fünfmal höher ist als der Nennstrom, beträgt die negative Abweichung des Sekundärstroms vom theoretischen Sekundärstrom, der durch das Verhältnis berechnet wird, nicht mehr als 10%. Anwendung Schutzstromwandler wandeln einen Wechselstrom von hohem Wert in einen niedrigeren, proportionalen um, um eine Anlage mit Hilfe von Standardrelais mit Nennströmen von 5 oder 1A zu schützen. Diese Stromwandler sind für den Einsatz in Innenräumen in Niederspannungsnetzen geeignet. Sie sind gemäß UNE-EN und IEC 61869-2 gebaut.
