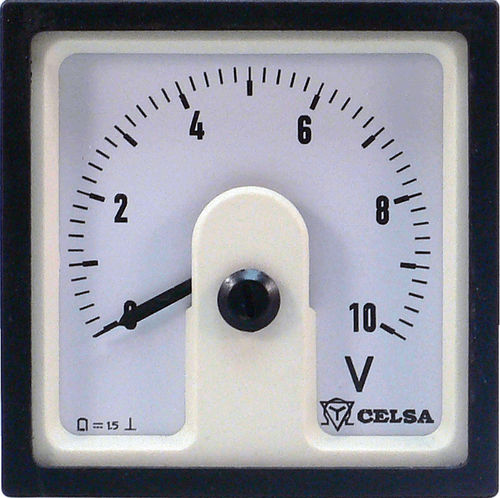

Tauchspulen-Messgerät PAQ series

SpannungIndustrieanalog

Maßstab - 240º Klasse - 1,5 Abmessungen in mm - 48 x 48 / 72 x 72 / 96 x 96 / 144 x 144 Drehspulinstrumente eignen sich für die Messung von Gleichströmen und -spannungen. Ihr Hauptmerkmal ist der geringe Stromverbrauch. In Verbindung mit Messumformern und geeigneter Skala können sie auch für die Messung anderer Größen verwendet werden. Für Ströme über 100A müssen sie über einen Shunt angeschlossen werden. In diesem Fall sind die Geräte auf eine Kupfer-Doppelader-Anschlussleitung abgestimmt. Selbstabschirmendes Drehspulsystem, mit Kernmagnet und Spiralfedern zur Erzeugung des Rückstellmoments. Schwenkbare Aufhängung mit federbelasteten Steinlagern für Vibrations- und Stoßfestigkeit.
