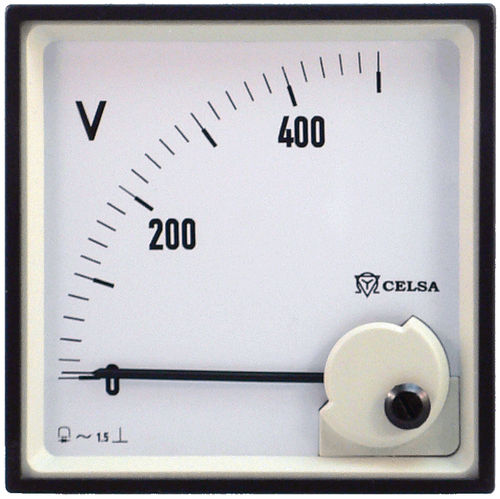

Wechselspannungs-Messinstrument PR series

FrequenzAC-Strommechanisch

Die Drehspul-Gleichrichter-Panelmeter sind für die Messung von sinusförmigen Wechselströmen und -spannungen geeignet. Der Frequenzbereich für Voltmeter und Milliammeter bis 600 mA beträgt 25 bis 10.000 Hz. Bei Strömen von mehr als 1A - 5A darf die Frequenz 50 oder 60 Hz nicht überschreiten. (Auf Anfrage: 400 Hz). Es ist möglich, höhere Ströme und Spannungen zu messen, wenn die Geräte über geeignete Messwandler angeschlossen werden. Elektrische Daten Überlastbarkeit nach DIN 43780 Dauerhaft 1,2-facher Nennwert Kurzzeit 10 x IN 5 s Amperemeter 2 x UN 5 s Spannungsmessgeräte Die Einstellzeit beträgt ca. 1 Minute. Verbrauch Voltmeterr: ca. 1 mA Strommesser: bis zu 800 mA: 1 bis 1,5 V Spannungsabfall ab 800 mA: ca. 0,25 VA Drehspulinstrumente mit Gleichrichter SSelbstabschirmendes Drehspul-Gleichrichtersystem, mit Kernmagnetbewegung und Spiralfedern zur Erzeugung des Rückstellmoments. Drehpunktaufhängung mit gefederten Steinlagern für Vibrations- und Stoßfestigkeit. Skalen 90º Skala (PR..)/ 240º Skala (PAR...n), praktisch linear. Bei Voltmetern unter 40 V am Anfang leicht gestaucht. Die Teilstriche am Anfang der Skala sind bei Nennwert-Voltmetern elektrisch unterdrückt. o-fino. - Zur direkten Messung des Wechselstroms und der Wechselspannung oder - Zum Anschluss an den Strom- und Spannungswandler - Klasse 1,5
