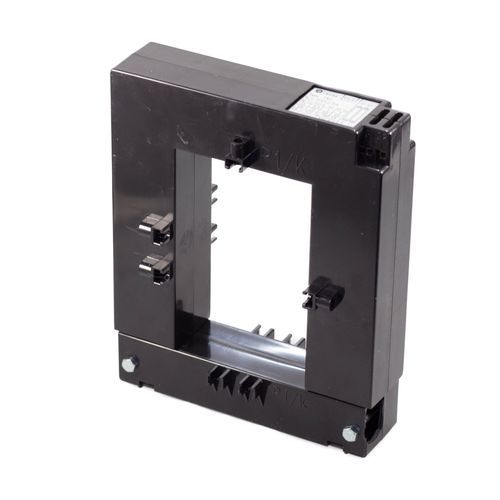

Stromtransformator IAG

Split-Corefür IndustrieanwendungenNiederspannung

Abmessungen - 163 x 199,5 x 41 mm Primärstab - 4 x 125 x 10 mm Rundleiter - ⌀ 80 mm Anwendung Die Stromwandler mit geteiltem Kern wandeln einen Wechselstrom mit hohem Wert in einen proportionalen, niedrigeren Strom um, der mit Standardinstrumenten (Amperemeter, Wattmeter, Varmeter, Leistungsfaktormesser, Relais, Messwandler...) mit Nennströmen von 5 oder 1 A gemessen werden kann. Ihr geteilter Kern ermöglicht den Einbau in bereits bestehende Netze, ohne dass die Leiter abgeschnitten werden müssen. Sie sind für den Einsatz in Innenräumen in Niederspannungsnetzen geeignet und werden nach den Normen IEC und EN 61869-2 gebaut. Konstruktionsmerkmale - Die Stromwandler können geöffnet werden - Gehäuse aus selbstverlöschendem Polycarbonat UL 94 - V0 - Doppelte Sekundärklemmen, um die Sekundärwicklung vor dem Öffnen des Messkreises kurzschließen zu können - Montagewinkel für den Schalttafeleinbau und Befestigungsklammern für die Befestigung an der Primärsammelschiene sind im Lieferumfang enthalten Genauigkeit Unsere Stromwandler erfüllen die Spezifikationen der Genauigkeitsklassen 0,5, 1 und 3, für die in der Tabelle angegebene Nennlast, im gleichen Gerät
