Wechselspannungsmessgerät BIQ series

FrequenzAC-Strommechanisch

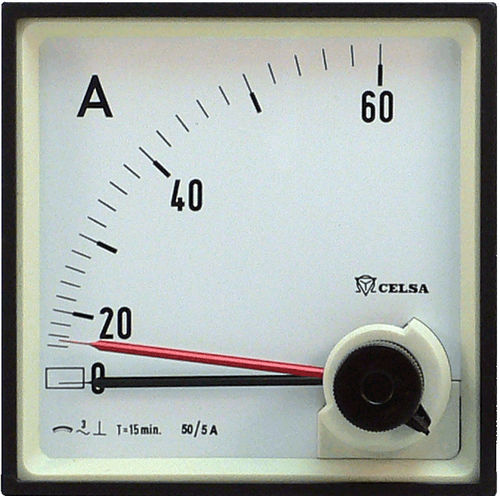

Das Uhrwerk besteht aus einer Bimetallspirale, die durch die Wärme des in ihr zirkulierenden Stroms gedehnt wird und den Zeiger antreibt. Eine zweite, entgegengesetzt montierte Spirale kompensiert den Einfluss der Umgebungstemperatur. Aufgrund seiner langen Ansprechzeit werden Kurzzeitstromspitzen nicht registriert, und das Gerät zeigt mit einem schwarzen Zeiger den Mittelwert des Effektivstroms in einer bestimmten Zeitspanne (15 Minuten) an. Die Maximalanzeige wird durch die Position des roten Zeigers registriert, der vom schwarzen Zeiger gezogen wird. Mit Hilfe eines plombierbaren Knopfes kann der rote Zeiger auf die Position des schwarzen Zeigers zurückgestellt werden, um eine neue Ablesung vorzunehmen. Die Maximumzähler werden zur Überwachung des Stroms in Abgängen, Transformatoren und elektrischen Anlagen im Allgemeinen verwendet. Überlastbarkeit nach DIN 43780 Dauerhaft 1,2-facher Nennwert Kurzzeitig 10-facher Nennwert Zum Schutz der Geräte vor Überlastungen, die diesen Wert überschreiten, sind sättigende Stromwandler zu verwenden. Skalen Der Skalenendwert ist das 1,2-fache von In (In ist der Nennprimärstrom des Stromwandlers). 90º-Skala, quadratisch. Grob-Feineinteilung.
