Wechselspannungs-Messinstrument ISE series

FrequenzAC-Strommechanisch

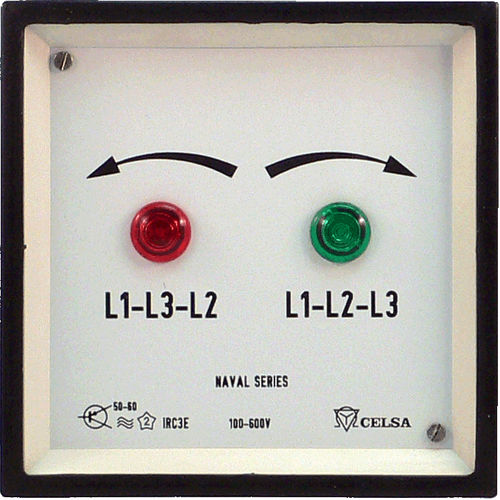

Phasenfolgeanzeiger ermöglichen die Bestimmung der Phasenfolge in einem dreiphasigen Netz. Sie verwenden einen elektrischen Schaltkreis, ohne bewegliche Teile. Wenn das Gerät angeschlossen ist, leuchtet ein grünes Licht auf, wenn die Phasenfolge korrekt ist. Andernfalls leuchtet ein rotes Licht auf. - ISE72n/1 und ISE96n/1: Anzeiger für den Schalttafeleinbau sind für Daueranschlüsse bei Spannungen zwischen 150 und 600V geeignet. - ISE 96s/2: Anzeiger für den Schalttafeleinbau. Er enthält auch ein Umschaltrelais mit potentialfreien Ausgangskontakten. Wenn die Reihenfolge nicht stimmt oder das Gerät abgeklemmt wird, fällt das Relais ab (Ruhestromprinzip). Dadurch kann ein Alarm ausgelöst oder eine beliebige Korrekturmaßnahme eingeleitet werden. Abmessungen - 72 x 72 / 96 x 96 mm Technische Merkmale ISE96/2: Spannung: 110 / 230 / 400 / 440 V 50 oder 60 Hz Schaltbereich: UN +20 % bis -20% UN Relaisausgang: 1 potentialfreier Wechselkontakt (Wechsler) Schaltleistung bei ohmscher Last: 1 x106. Maximaler Schaltstrom: 6 A, 250 V max. 300 W bei Wechselspannung
