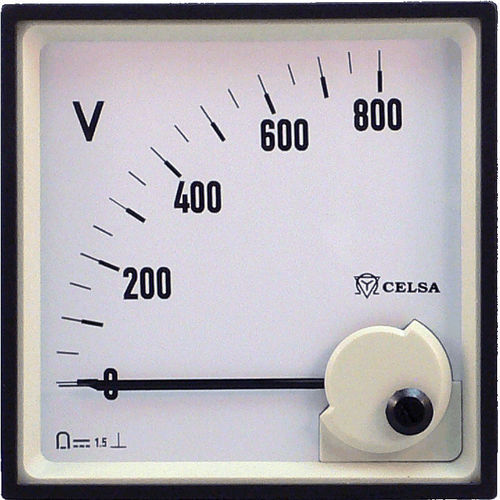

Gleichspannungsanzeiger PQ series

GleichstromZeigerEinbau

Drehspulinstrumente eignen sich für die Messung von Gleichströmen und -spannungen. Ihr Hauptmerkmal ist ihr geringer Stromverbrauch. In Verbindung mit Messumformern und geeigneter Skala können sie auch für die Messung anderer Größen verwendet werden. Für Ströme über 100A müssen sie über einen Shunt angeschlossen werden. In diesem Fall sind die Geräte auf eine Kupfer-Doppelader-Anschlussleitung abgestimmt. Selbstabschirmendes Drehspulsystem, mit Kernmagnet und Spiralfedern zur Erzeugung des Rückstellmoments. Drehpunktaufhängung mit federbelasteten Steinlagern für Vibrations- und Stoßfestigkeit. Elektrische Daten Kontinuierlich 1,2 mal Kurzzeitig 10x IN 5 s für Aminstrumente 2xUN 5 s für Voltinstrumente Skalen 90º (PQ..n) oder 240º (PAQ..n) Skalen, praktisch linear. Grob-Feineinteilung.
