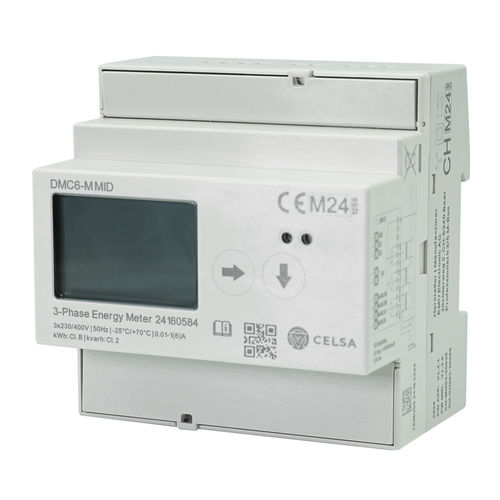

Dreiphasiger elektrischer Energiezähler DMC6-M MID

für DIN-SchieneMID-zertifiziertmit LCD-Display

Der Hutschienenzähler Celsa DMC6-M MID M-Bus für Wandleranschluss ist nach MID B+D zertifiziert. Der Energiezähler verfügt über eine integrierte M-Bus Schnittstelle und eignet sich für Energie Management nach ISO 50001 sowie Energiekosten-Abrechnung. M-Bus Schnittstelle Die M-Bus Schnittstelle ist nach EN13757-2, -3 (vormals EN1434-3) vor Verschmutzung und Manipulation. Der DMC6-M MID M-Bus kommuniziert via M-Bus auf 300, 600, 1’200, 2’400, 4’800 und 9’600 Baud. Funktionen im Überblick • Zweirichtungs Drehstromzähler mit M-Bus Schnittstelle • 3x230/400V • Wandleranschluss /5 und /1A • Stromwandlerverhältnis mehrmals konfigurierbar • Genauigkeitsklasse B (1%) • MID B+D, ab Werk für Verrechnungszwecke Abrufbare Messwerte am Energiezähler • Wirkleistung (kw) • Blindleistung (kvar) • Scheinleistung (kVA) • Wirkenergie Bezug (kWh) und Lieferung (kWh) • Blindenergie Bezug (kvarh) und Lieferung (kvarh) • Strom (A) • Frequenz (Hz) • Anzahl Spannungsausfälle LCD-Display Das LCD Grafik Display (38x28 mm) erleichtert durch eine LED-Hintergrundbeleuchtung das Einstellen und Ablesen von Parametern. Dabei wird eine sehr gute Sichtbarkeit der Ziffern gewährleistet. Die Primär- sowie Sekundäradresse lassen sich über berühungsempfindliche Bedientasten einstellen. Die M-Bus Belastung des Celsa DMC6-M MID M-Bus beträgt nur 1.5 mA was einer Standardlast entspricht. Mithilfe der kostenlosen EMU MB-Connect Software können die Auslesedaten parameteriert werden. Auf diese Weise lässt sich ein individuelles M-Bus Protokoll zusammenstellen. Die S0-Impulsrate und Zeit ist via Tasten konfigurierbar (1/10/100/1000/10000 pro kWh)
