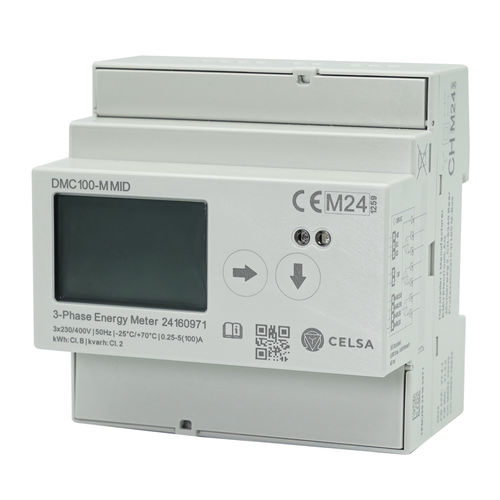

Der nach MID B+D zertifizierte 3-phasige M-Bus Stromzähler DMC100-M MID M-BUS verfügt über eine integrierte M-Bus Schnittstelle und eignet sich für Energie Management nach ISO 50001 sowie Energiekosten-Abrechnung.
M-Bus Schnittstelle
Die M-Bus Schnittstelle ist nach EN13757-2, -3 (vormals EN1434-3) entwickelt. Der M-Bus Stromzähler DMC100-M MID M-BUS kommuniziert via M-Bus auf 300, 600, 1’200, 2’400, 4’800 und 9’600 Baud.
Funktionen im Überblick
• Zweirichtungs Drehstromzähler mit M-Bus Schnittstelle
• 3x230/400V
• Direktanschluss bis 100A
• Genauigkeitsklasse B (1%)
• MID B+D, ab Werk für Verrechnungszwecke
Abrufbare Messwerte
• Wirkenergie Bezug (kWh) und Lieferung (kWh)
• Blindenergie Bezug (kvarh) und Lieferung (kvarh)
• Wirkleistung (kw)
• Blindleistung (kvar)
• Scheinleistung (kVA)
• Strom (A)
• Frequenz (Hz)
• Anzahl Spannungsausfälle
LCD-Display
Das 38x28 mm grosse grafisches LCD-Display erlaubt mit seiner LED-Hintergrundbeleuchtung das Ablesen und Einstellen von Parametern bei hervorragender Sichtbarkeit der Ziffern
Konfiguration
Über berühungsempfindliche Bedientasten lassen sich Primär- sowie Sekundäradresse und Baudrate einstellen. Die M-Bus Belastung des DMC100-M MID M-BUS beträgt nur 1.5 mA was einer Standardlast entspricht.
Die S0-Impulsrate und Zeit ist via Tasten konfigurierbar (1/10/100/1000/10000 pro kWh)
S0 Impulsausgang
Der 3-phasen M-Bus Stromzähler DMC100-M MID M-BUS verfügt neben der M-Bus Schnittstelle über einen konfigurierbaren S0 Impulsausgang für Wirk- oder Blindenergie.
